Полная анатомия авиалайнера по узлам: что реально держит крыло (не Бернулли), как турбина сжимает воздух в 40 раз и не плавится при 1700 °C, зачем три гидросистемы, кто на самом деле управляет самолётом, что происходит в кабине за 8 часов — и почему это самый безопасный способ добраться куда угодно.
Первый полёт братьев Райт — 37 метров, короче размаха крыла Boeing 747. Через 66 лет человек стоял на Луне. Через 120 — 100 000 рейсов в день, 4.7 млрд пассажиров в год.
Объяснение из школы («сверху путь длиннее, воздух быстрее, давление ниже») — неверное: по нему самолёт не смог бы лететь перевёрнутым, а бумажный — вообще. Правда проще и интереснее.
Крыло A320 гнётся на 2 метра в полёте и обязано выдержать 1.5× максимальной нагрузки без разрушения — крыло 777 на испытаниях ломали при 154%, изгиб 7 метров. Разбираем, из чего оно.
| Деталь | Что делает | Особенности |
|---|---|---|
| Лонжероны (2–3) | продольные балки от корня до конца — несут изгиб. Передний и задний образуют кессон | алюминий 7000-й серии или углепластик (787, A350). Крыло A380 весит 30 т — с топливом 160 |
| Нервюры | поперечные «рёбра» каждые 50–70 см: держат профиль, передают нагрузку с обшивки на лонжероны | с вырезами для топлива и проводки |
| Обшивка + стрингеры | лист 2–8 мм с продольными рёбрами жёсткости; работает на сдвиг и кручение — не «кожа», а несущий элемент | верх — на сжатие (толще), низ — на растяжение (усталость → осмотры) |
| Кессон-бак | пространство между лонжеронами герметизировано — это и есть баки: центральный + 2 крыльевых | A320: 24 000 л; 777: 180 000 л. Топливо в крыле разгружает его: центр масс ближе к подъёмной силе |
| Предкрылки (slats) | передняя кромка выезжает вперёд-вниз: щель направляет воздух вдоль верха, отодвигает срыв на +10° угла атаки | 5 секций, гидро/электропривод по рельсам |
| Закрылки (flaps) | задняя кромка выдвигается назад-вниз: +площадь, +кривизна, CL ×1.5–2. 5 положений | щелевые Фаулера: на 777 отъезжают на метр назад. Асимметрия выпуска = катастрофа → взаимная блокировка |
| Элероны | на концах задней кромки, отклоняются в противофазе — крен | на больших скоростях — только внутренние (флаттер) |
| Спойлеры/интерцепторы | пластины на верхней поверхности: поднялись — сорвали поток, убили подъёмную силу. Крен (одна сторона), торможение в воздухе, прижим к полосе после касания | после посадки встают все — это тот «грохот» и резкое проседание |
| Винглет / шарклет | вертикальная законцовка: мешает воздуху перетекать снизу вверх, ослабляет вихрь | −3–5% топлива; A320neo, 737 MAX — раздвоенные |
| Пилоны | подвес двигателей под крылом; с плавкими болтами — при аварии двигатель отрывается, не ломая крыло | El Al 1862 (Амстердам): отвалился и снёс соседний |
| Деталь | Что делает | Особенности |
|---|---|---|

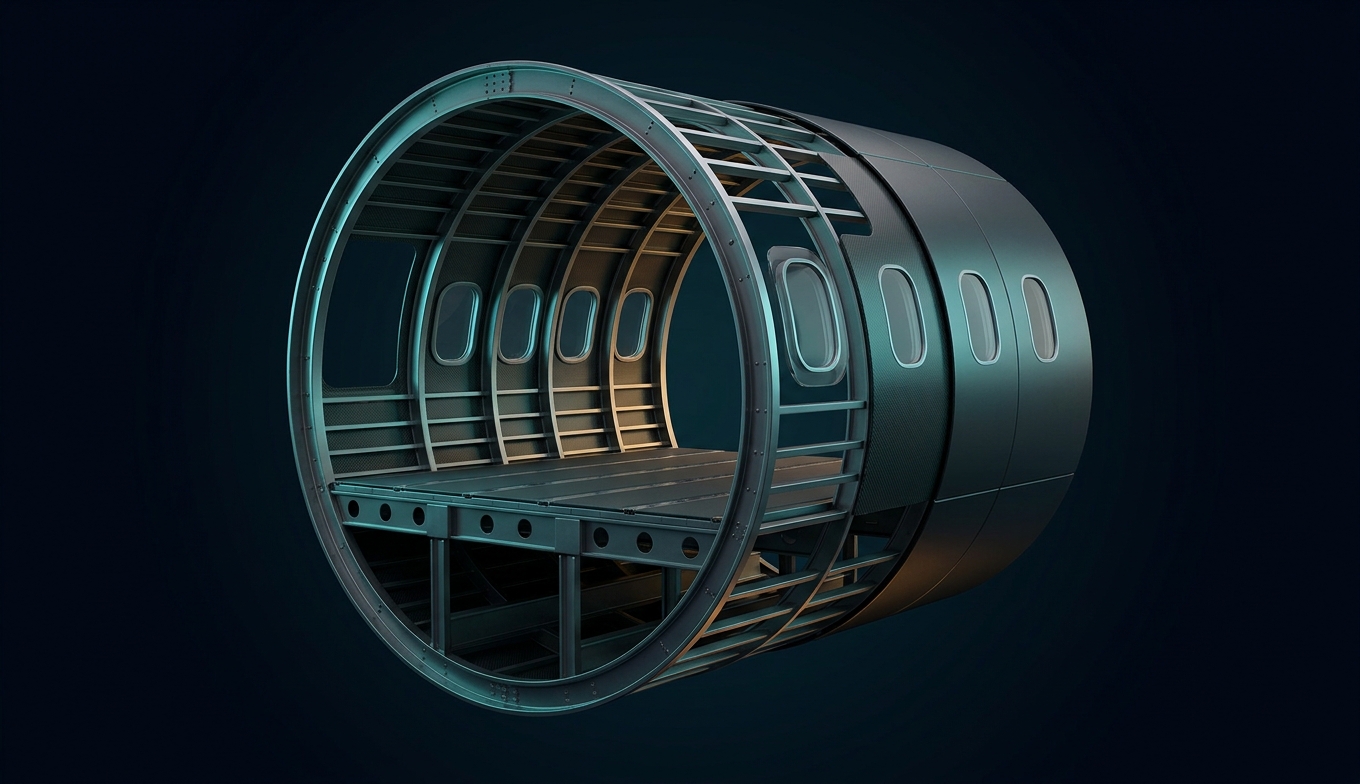

| Шпангоуты | поперечные кольца каждые 50 см — держат форму сечения и давление | усиленные — в местах крыла, шасси, дверей |
| Стрингеры | продольные рёбра, десятки по окружности — жёсткость на изгиб | фюзеляж — балка, опёртая на крыло; нос и хвост «висят» |
| Обшивка | алюминий 1–2 мм (2024-T3), заклёпки (1.5 млн на 747); или углепластик цельными секциями (787: 5 «бочек») | держит перепад 0.55–0.6 атм — 8 т на дверь. Круглое сечение — потому что давление |
| Иллюминаторы | 3 слоя акрила: внешний несёт давление, средний запасной, внутренний — от пальцев. Маленькая дырочка в среднем — выравнивать давление между слоями | круглые/овальные — после Comet: углы концентрируют напряжение |
| Двери и аварийные выходы | plug-type: больше проёма, открываются внутрь-вверх — давление прижимает, открыть в полёте физически невозможно | эвакуация 90 с через половину выходов — сертификационное требование |
| Гермоперегородка | купол в хвосте — задняя стенка «бочки» | JAL 123 (1985): плохой ремонт → разрыв → снесло киль, 520 погибших |
| Центроплан | силовая коробка под полом, соединяющая крылья через фюзеляж — самый нагруженный узел | центральный бак внутри; шасси крепится рядом |
| Основное шасси | стойки с амортизаторами (азот + масло, ход 40–50 см), 4 колеса на тележке (A320 — по 2), убираются в ниши гидравликой | выдерживает касание 3 м/с; шины 15 атм, 200 посадок, до 400 км/ч; азот — не горит |
| Носовая стойка | поворотная ±75°, руление; шимми-демпфер против виляния | не несёт торможения; при аварийном выпуске — падает под своим весом |
| Тормоза | многодисковые карбоновые пакеты в каждом колесе, гидравлика 210 атм, антиюз (ABS с 1950-х), автотормоз | прерванный взлёт при MTOW — диски 1000 °C, плавкие предохранители в колёсах стравливают шины |
| Реверс тяги | створки перенаправляют поток вентилятора вперёд — 30% усилия торможения, главное — на мокрой полосе | колёсные тормоза всё равно основные |

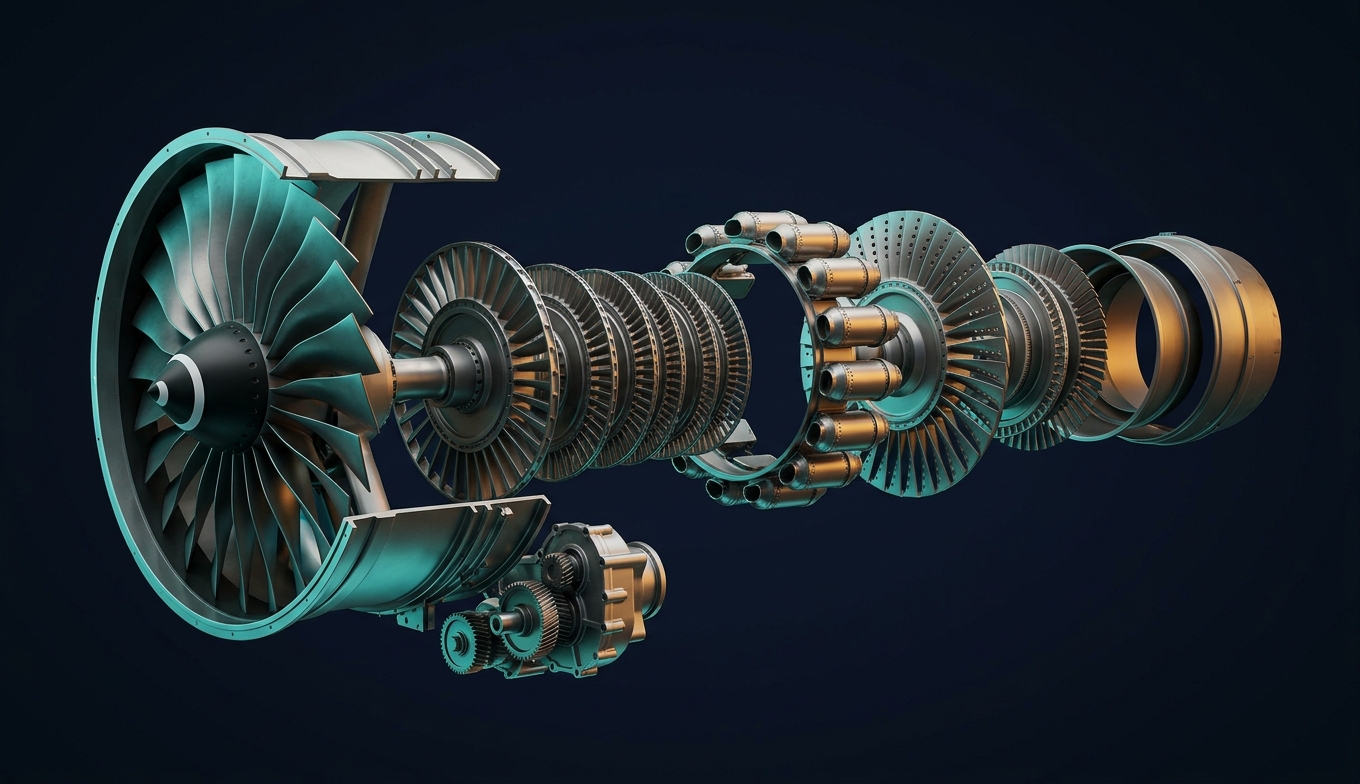

Самая сложная серийная машина человечества: 25 000 деталей, 1700 °C в камере при точке плавления лопаток 1300 °C, 10 000 об/мин, 15 тонн тяги — и 30 000 часов между съёмами с крыла.
| Деталь | Что делает | Как ломается |
|---|---|---|
| Лопасти вентилятора | титан (полые, LEAP — углепластик с титановой кромкой), 20–24 шт., каждая 1–1.5 м; кончик — сверхзвук. На 10 000 об/мин центробежная сила на корне — 100 т | птица (сертификация: 1.8 кг на взлёте), лёд, посторонний предмет с полосы; обрыв лопасти — корпус обязан удержать её (кевларовый контейнмент, испытание взрывом болта в корне) |
| Диски компрессора | титан/никель, лопатки в «ёлочных» замках или цельные (blisk); 10–14 ступеней, каждая сжимает в 1.3–1.4 раза | эрозия песком и пылью (Ближний Восток, Индия — ресурс вдвое меньше), усталостные трещины дисков → неудерживаемый разрыв (Sioux City 1989, Qantas 32) |
| Статор / направляющие | неподвижные лопатки между роторными: разворачивают поток под нужным углом; часть — поворотные (VSV) для запуска и малого газа | заклинивание механизма VSV → помпаж |
| Камера сгорания | кольцевая жаровая труба из никелевого сплава с тысячами отверстий — воздух образует плёнку на стенке; форсунки с завихрителями; 2 свечи (только на запуск, потом горит само) | прогар при неравномерном распылении; выбросы NOx — цель современных TAPS/Twin Annular |
| Лопатки турбины ВД | монокристалл CMSX-4/René N5, каналы охлаждения (воздух из компрессора, 650 °C — «холодный»), термобарьерное керамическое покрытие 0.3 мм: газ 1650 °C, металл 1050 °C, плавка 1300 °C | ползучесть (удлинение под нагрузкой), окисление, растрескивание покрытия, забитые каналы → сгорела. Меняют пакетом при капремонте, 30% стоимости ремонта |
| Подшипники и валы | 4–6 главных подшипников на масле под давлением, валы соосно один в другом; масло — синтетика Mobil Jet, 20 л, охлаждается топливом | утечка масла → запах в салоне («fume event»); разрушение подшипника → вибрация → выключение |
| Коробка приводов (AGB) | от вала ВД через угловую передачу: генераторы (2 × 90 кВА), гидронасосы, топливный насос, масляный, стартер (воздушный или электро) | типичный отказ — генератор или насос; двигатель при этом работает |
| FADEC | двухканальный компьютер на двигателе: пилот задаёт тягу, FADEC — топливо, VSV, отборы, зазоры; защита от превышения N1/N2/EGT | резервирован полностью; ошибка обоих каналов — двигатель на фиксированном режиме |
| Отборы воздуха (bleed) | воздух из компрессора: наддув кабины, антиобледенение крыла и воздухозаборника, запуск второго двигателя | утечка → перегрев пилона; 787 — почти без отборов, всё электрическое |

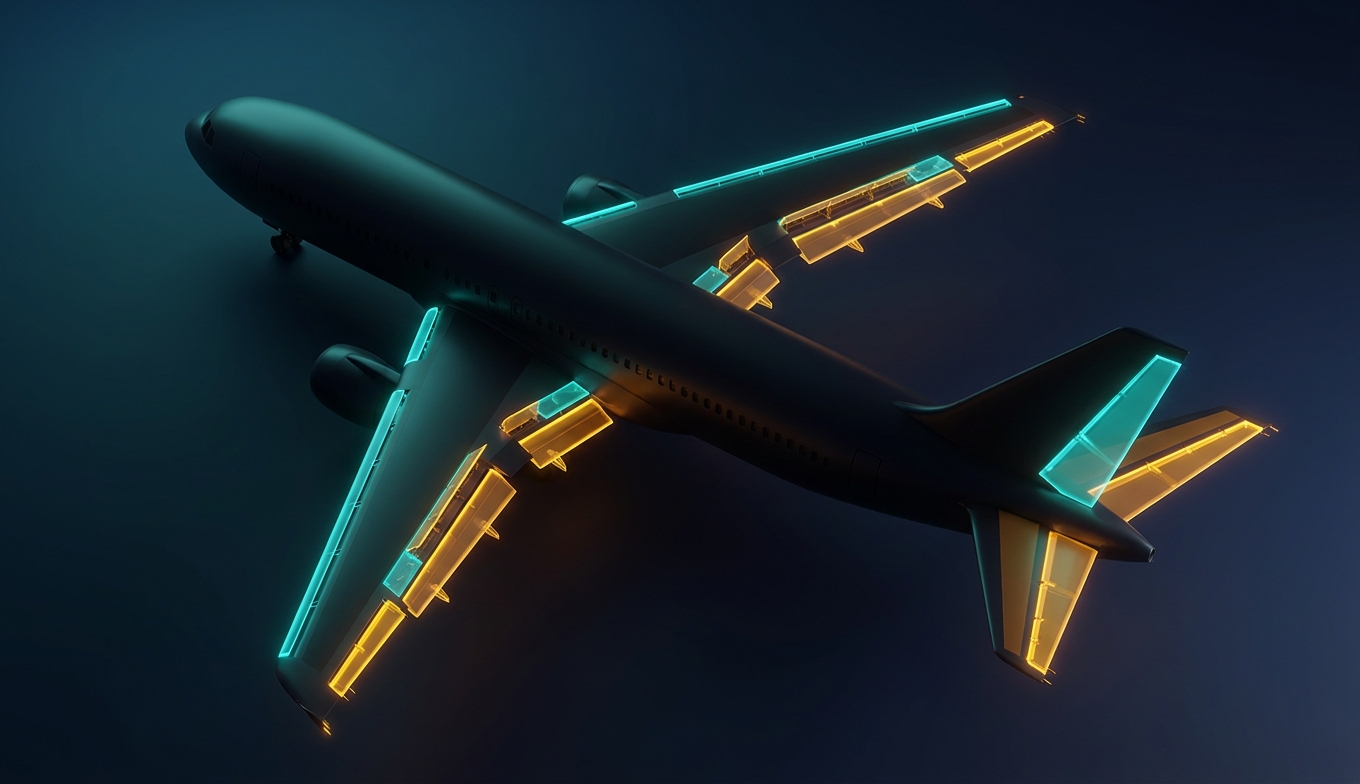

Самолёт — это не планер с двигателями, а десяток систем, каждая продублирована, каждая с своей философией отказа. Тут — те, что двигают, дышат и кормят.
| Элемент | Что делает | Как реализовано |
|---|---|---|
| Руль высоты | на стабилизаторе, нос вверх/вниз (тангаж) | 2 половины, каждая — 2–3 гидропривода от разных систем |
| Переставной стабилизатор (THS) | весь горизонтальный хвост поворачивается на ±13° — триммирование по тангажу: снял усилие, руль высоты в нейтрали | винтовой домкрат от 2 моторов; Alaska 261 (2000): смазка не делалась, гайка стёрлась — стабилизатор ушёл в упор |
| Элероны | крен | на A320 работают вместе со спойлерами 2–5; на скорости — ограничены |
| Руль направления | рыскание, компенсация отказа двигателя, боковой ветер на посадке | ограничитель отклонения по скорости — на 400 км/ч полный ход оторвёт киль (AA 587, 2001) |
| Механическая проводка (до 1980-х, 737 до сих пор частично) | штурвал → тросы и тяги → гидроусилитель → руль. Пилот чувствует аэродинамику через загрузочный механизм | 737: при отказе гидравлики можно рулить вручную, тяжело |
| Fly-by-wire (A320 1988, 777, все новые) | сайдстик/штурвал → датчики → 5–7 компьютеров → команда гидроприводу. Между рукой и рулём — только провода и софт | Airbus: компьютер интерпретирует «хочу такую перегрузку/крен» и сам держит; Boeing: имитирует классическое поведение |
| Защиты (Airbus, Normal Law) | не даст: превысить 2.5g, задрать угол атаки до сваливания, накренить больше 67°, разогнаться за Vmo. Тянешь стик до упора — самолёт даёт максимум безопасного | при отказе датчиков деградирует до Alternate/Direct Law — защиты уходят, пилот один. AF 447 — именно так |
| MCAS (737 MAX) | софт, опускающий нос при большом угле атаки — компенсировал новые тяжёлые двигатели, сместившие центровку | брал данные с одного датчика; датчик врал — MCAS уводил нос вниз 4 раза подряд; пилотов не учили. 346 погибших. Теперь — 2 датчика, одно срабатывание, отключаемый |
| Автопилот | держит курс, высоту, скорость, летит по маршруту FMS, снижается по глиссаде, сажает (CAT IIIb — видимость 75 м). Не взлетает | включают на 300–1000 м после взлёта, выключают на 100–300 м перед посадкой или садятся на автомате в туман. 95% полёта — автопилот, 100% решений — экипаж |
| Автомат тяги | держит заданную скорость или режим двигателей | рычаги на Airbus не двигаются сами — привычка к Boeing подводит |
| Деталь | Что делает | Особенности |
|---|---|---|
| Три системы (A320: Green, Blue, Yellow; 777: L, C, R) | каждая — свой бак, насосы, магистрали; рули запитаны минимум от двух. Отказ одной — ничего, двух — ограничения, трёх — RAT + резерв | 3000 psi (210 бар), 787 и A380 — 5000 psi: трубы тоньше, легче |
| Насосы | от двигателей (EDP, основные), электрические (резерв, на земле), RAT, ручной (для грузовой двери) | PTU — гидромотор-насос между системами: передаёт мощность без смешивания жидкости; знакомый лай «собаки» под полом A320 при рулении |
| Жидкость Skydrol | фосфат-эфирная, негорючая, −55…+110 °C; 100–200 л на систему | разъедает краску и кожу; течь — фиолетовые пятна |
| Гидроприводы (актуаторы) | цилиндр с золотником; сервоклапан управляется электрически (FBW) или тягой. На руле высоты — 3 привода от 3 систем, работают вместе | 787/A380: часть — электрогидростатические (EHA): свой моторчик и мини-насос, питание — провод |
| Потребители | все рули, закрылки/предкрылки (гидромоторы + валы вдоль крыла), шасси (выпуск/уборка/поворот/тормоза), реверс, грузовые двери | аварийный выпуск шасси — по гравитации, ручкой; тормоза — от аккумулятора давления на 7 нажатий |
| Амортизатор стойки | олео-пневматический: азот сжимается, масло через дроссель гасит; ход 40–50 см | садятся 1–2 м/с штатно; 3 м/с — «жёсткая», осмотр; 6 м/с — сертификационный предел |
| Колёса и шины | A320: 2+2+2; 777: 6+6+2; A380: 22 колеса. Шины радиальные, 14–16 слоёв, азот 15 атм, 200–300 посадок, восстанавливают протектор до 7 раз | Concorde 2000: кусок металла на полосе → шина → бак. Теперь осмотр полосы и кевлар в баках Concorde (поздно) |
| Антиюз и автотормоз | датчики оборотов каждого колеса, модуляция давления 10 раз/с; автотормоз — заданное замедление после касания | самолёт ABS с 1948 года — за 30 лет до автомобилей |
| Указатели положения | 3 зелёных — шасси выпущено и на замках | лампочка не горит → проверка → облёт вышки визуально → посадка «на живот» крайне редко |
| Деталь | Что делает | Особенности |
|---|---|---|

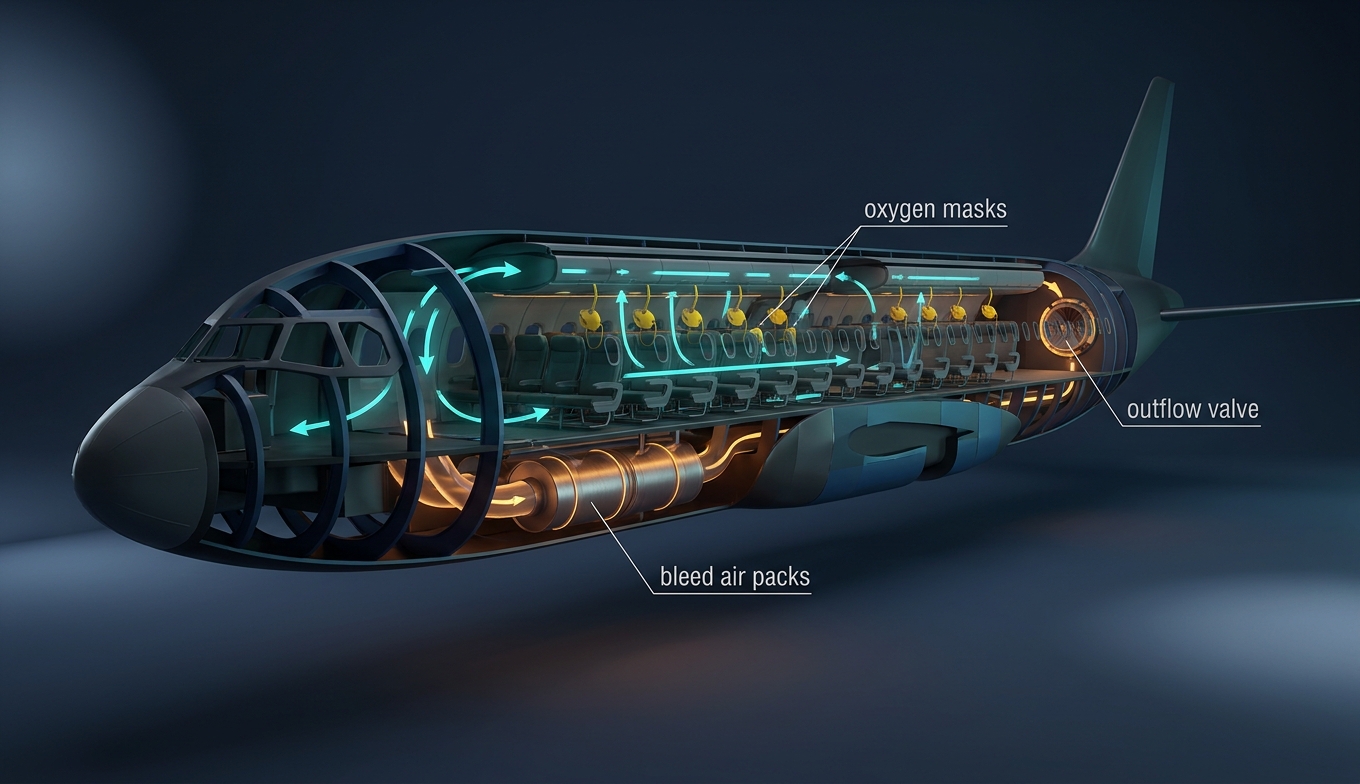

| Отбор воздуха (bleed) | горячий сжатый воздух из компрессора (200–250 °C, 3 атм) через клапаны и предохладитель | 787 — электрические компрессоры вместо отбора: чище, эффективнее, и салон держат на 1800 м вместо 2400 |
| Пакеты кондиционирования (PACK, 2 шт.) | турбохолодильники: воздух расширяется в турбине и охлаждается до +5, смешивается с горячим до нужной температуры; вода отделяется | в брюхе у крыла; один пак — хватает на весь самолёт с ограничениями |
| Смеситель и рециркуляция | 50% свежего + 50% рециркулированного через HEPA-фильтры (как в операционных, 99.97% частиц) | воздух в салоне чище офисного; «заражение в самолёте» — от соседа в радиусе 2 рядов, не от вентиляции |
| Клапан сброса (outflow valve) | одна большая створка в хвосте — регулирует, сколько воздуха выпустить; управляет давлением. Компьютер ведёт кабину плавно: 500 фут/мин вниз при снижении, чтобы уши успевали | заклинил открытым — потеря давления медленная; закрытым — предохранительные клапаны стравят на 8.6 psi перепада |
| Кислородные маски | выпадают при кабинной высоте 4200 м; химические генераторы (хлорат натрия горит 12–15 минут — запах гари нормален) или баллоны; у пилотов — баллон на часы | 12 минут хватает: пилоты снижаются до 3000 м за 4–5 минут (аварийное снижение 6000 фут/мин) |
| Гипоксия | на 11 км без маски: 30–60 с до потери сознания, без боли, с эйфорией. Helios 522 (2005): переключатель наддува в «ручном», все уснули, самолёт летел 2 часа на автопилоте | поэтому маска сначала на себя, потом ребёнку — у тебя 15 секунд ясности |
| Антиобледенение | горячий отбор — на переднюю кромку крыла и воздухозаборники; электрообогрев — стёкла, ПВД, датчики; на земле — облив гликолем | лёд 1 мм на крыле — до −30% подъёмной силы; Air Florida 90 (1982) — взлёт с необработанным крылом |
| Обогрев стёкол | токопроводящий слой в триплексе, 40 °C — от льда и для прочности при птице (тёплый акрил пластичнее) | лобовое A320 — 4 слоя, выдерживает 1.8 кг на 600 км/ч |
| Деталь | Что делает | Особенности |
|---|---|---|

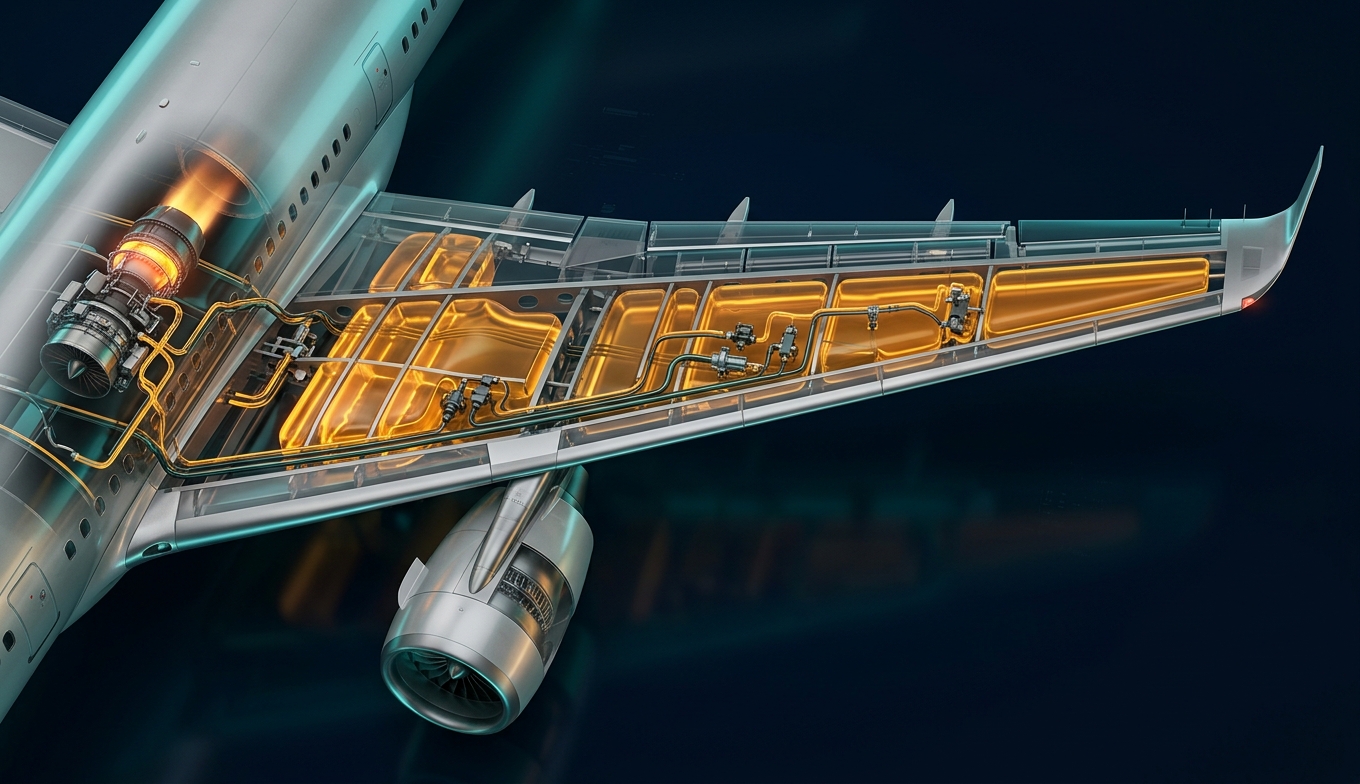

| Керосин Jet A-1 | плотность 0.8, вспышка +38 °C (бензин −40: керосин в лужу можно бросить спичку — не вспыхнет), замерзает −47 °C, 43 МДж/кг; присадки против льда и статики | на 11 км −56 °C снаружи — топливо охлаждается до −30; на длинных полярных маршрутах следят, иногда снижаются |
| Баки | кессоны крыла (левый, правый) + центральный под полом + у дальних — в стабилизаторе (триммерный, для центровки) и дополнительные в багажнике. A320: 24 т макс, 777-300ER: 145 т — половина взлётной массы | берут не «полные», а расчёт: маршрут + запасной аэродром + 30 мин + 5% + решение капитана. Лишняя тонна — +40 кг сжигания в час на её перевозку |
| Подкачивающие насосы | электрические, по 2 в баке, подают к двигателям под 0.5–1 атм; двигательный насос ВД поднимает до 100 атм | двигатель сосёт и самотёком — насосы для надёжности и высоты |
| Порядок расхода | сначала центральный (разгрузить фюзеляж), потом крыльевые; внешние отсеки крыла — последними (топливо на концах гасит изгиб) | автоматика; пилот следит за дисбалансом левый/правый — >1.5 т — перекрёстное питание |
| Кран перекрёстного питания (crossfeed) | соединяет левую и правую системы: любой бак → любой двигатель | Air Transat 236: течь справа, пилоты открыли crossfeed — слили всё в дырку. Теперь процедура «сначала найди утечку» |
| Топливомеры | ёмкостные датчики (10–20 на бак), компенсация плотности и крена; плюс расходомеры на двигателях — две независимые оценки | Gimli Glider 1983: топливомер сломан, заправили по расчёту в фунтах вместо кг — вдвое меньше |
| Инертизация | азот из мембранного генератора вытесняет кислород из паров над топливом центрального бака | после TWA 800 (1996): искра в пустом центральном баке от проводки → взрыв. С 2008 обязательна |
| Дренаж и вентиляция | баки «дышат» через законцовки крыла; на земле сливают отстой воды | вода в керосине → лёд в фильтрах → BA 38 (2008), оба двигателя на глиссаде |
| Аварийный слив | у дальнемагистральных: 2–3 т/мин через сопла на крыле — снизить массу до посадочной при возврате | у A320/737 — нет; садятся с перевесом, потом осмотр |
Два человека, шесть экранов, 200 переключателей над головой. Что они видят, откуда самолёт знает, где он, и чем заняты пилоты, когда «всё делает автопилот».
| Прибор / датчик | Что даёт | Как работает / что бывает |
|---|---|---|
| PFD (основной пилотажный) | авиагоризонт, скорость (лента слева), высота (лента справа), вертикальная скорость, курс, режимы автопилота — всё в одном экране перед каждым пилотом | заменил «шесть часов» 1970-х |
| ND (навигационный) | карта: маршрут, точки, погодный радар, рельеф, другие самолёты (TCAS), аэропорты | масштаб 10–640 миль |
| ECAM / EICAS | двигатели (N1, EGT, расход), системы, предупреждения с процедурами — Airbus показывает, что делать, по шагам | Qantas 32 — 650 сообщений за минуту |
| ПВД (трубка Пито) | скоростной напор → приборная скорость; с обогревом | лёд/осы/заклеили скотчем (Aeroperú 603) → ложная скорость; AF 447 — кристаллы льда на 3 ПВД сразу |
| Статические порты | атмосферное давление → барометрическая высота; QNH выставляется по данным аэропорта, выше 3000 м — все на 1013 | высота «по давлению» одинаково врёт у всех — эшелоны безопасны |
| Датчик угла атаки | флюгер на борту фюзеляжа | MCAS читал один; Airbus — три, отбрасывает выпавший |
| ИНС / ADIRU | лазерные гироскопы + акселерометры: знает положение, ускорения, вычисляет позицию без внешних сигналов; дрейф 1–2 км/ч | выравнивание 5–10 мин на стоянке; корректируется GPS и радиомаяками |
| GPS / GNSS | позиция 10 м; основа RNAV/RNP-заходов | спуфинг у зон конфликтов (Балтика, Ближний Восток, 2023–25) — ИНС и маяки как резерв |
| Радиовысотомер | высота над землёй до 750 м по отражённому радиосигналу — для посадки и автоматических отсчётов «fifty, forty, thirty…» | 5G-конфликт частот в США 2022 |
| Погодный радар | в носу, видит осадки на 300 км, сдвиг ветра, турбулентность (доплер) | не видит «ясное небо» турбулентность — только по отчётам |
| TCAS | опрашивает транспондеры соседей, при угрозе даёт команду «climb/descend», согласованную с другим самолётом | Юберлинген 2002: диспетчер сказал одно, TCAS другое, экипаж послушал диспетчера. Теперь TCAS — приоритет |
| EGPWS | база рельефа + позиция → «TERRAIN, PULL UP» за 60 с до столкновения | CFIT (столкновение с землёй в управляемом полёте) — было убийцей № 1, теперь почти ноль |
Авиация — единственная отрасль, которая расследует каждую катастрофу до первопричины и меняет правила для всех. Каждый пункт чеклиста написан чьей-то кровью, и поэтому кровь больше не льётся.
| Новые лайнеры | A321XLR (2024, 8700 км узкофюзеляжный — конец хабов?), 777X (2026), C919 (Китай, 100+ поставок), МС-21 (Россия, ПД-14, импортозамещение — 2026?) |
| Кабина | сенсорные экраны, синтетическое зрение (рельеф в 3D на PFD), заходы по GPS без наземных маяков везде |
| УВД | спутниковый ADS-B над океанами (Aireon) — интервалы с 80 до 15 миль; свободная маршрутизация; ИИ-секвенирование заходов |
| Обслуживание | предиктивное: датчики двигателя шлют терабайты — деталь меняют до отказа; дроны для осмотра обшивки |
| Пассажирам | Starlink на борту (с 2024), биометрия вместо посадочных, кабины A321 на 240 мест — теснее, но дешевле |
| Россия | парк 700 бортов Airbus/Boeing без запчастей от производителя; каннибализация, «серые» детали, рост инцидентов; SSJ-New и МС-21 — по 10–20 в год в лучшем случае |
Керосин → 40 атмосфер → 1650 градусов → турбина → вентилятор → тонна воздуха в секунду назад → 830 км/ч → крыло отбрасывает десять тонн воздуха в секунду вниз → 80 тонн висят на 11 километрах при −56 °C, а внутри двести человек смотрят кино при +22 и жалуются на еду.
Каждая деталь этой цепочки когда-то ломалась и кого-то убивала. Каждая после этого стала резервированной, испытанной, проверяемой по чеклисту. Поэтому сегодня самое опасное в перелёте — дорога до аэропорта. Это не чудо техники. Это чудо институции, которая сто лет училась на своих ошибках и ни одну не позволила себе забыть.
