Полная анатомия машины: что происходит в цилиндре за 10 миллисекунд, зачем коробке передач шесть ступеней и почему их бывает ноль, куда уходят 70% бензина, чем робот отличается от автомата, как электромотор обходится без всего этого — и что осталось от автомобиля 1886 года в твоём.
Первый автомобиль — 0.75 л.с., 16 км/ч, зажигание от батареи, которой хватало на 20 минут. Через 22 года Форд делал их по одному каждые 93 минуты. Через 140 — половина новых машин в Китае без двигателя вообще.
Поршневой ДВС — самая массовая тепловая машина в истории: два миллиарда штук. Принцип не менялся с 1876 года: сжать, поджечь, толкнуть, выбросить. Всё остальное — 150 лет борьбы за проценты.
| Параметр | Что это | Типично |
|---|---|---|
| Объём | сумма объёмов цилиндров между крайними точками поршня | 1.0–2.0 л легковые; 6.2 л Hemi; 8.4 л Viper |
| Степень сжатия | во сколько раз сжимается смесь | 10–12 бензин, 14 Mazda Skyactiv, 16–18 дизель |
| Мощность | момент × обороты; л.с. = 0.735 кВт | 60–100 л.с./л атмосферный, 100–150 турбо |
| Момент | сила на коленвалу; «тяга». Н·м | пик у бензина 4000–5000 об/мин, у дизеля 1500–2500 |
| Обороты | максимум ограничен инерцией поршней и клапанов | 6500 обычный, 9000 Honda S2000, 20 000 F1 (2000-е) |
| КПД | доля топлива → работа | 25–35% бензин, 40–45% дизель, 50% судовые |
| Тепло в выхлоп | ~30% |
| Тепло в охлаждение (радиатор) | ~30% |
| Трение, насосы, генератор, помпа | ~10% |
| Насосные потери на дросселе | ~5% |
| На колёса | ~25% |
| из них: сопротивление воздуха | на трассе — половина |
| качение шин | ~25% от колёсной |
| торможение (в городе — в тепло дисков) | до 50% от колёсной |
Из литра бензина (9.5 кВт·ч) до колёс доходит 2–3 кВт·ч. Электромобиль из 9.5 кВт·ч в батарее довезёт 8. В этом вся разница главы 6.
Двигатель хорошо работает в узком окне 1500–5000 об/мин, а колёсам нужно от 0 до 1500. Коробка — переводчик между ними. Пять способов её сделать, у каждого — своя цена.
| Критерий | Механика | Автомат (гидро) | Робот DCT | Вариатор | Электро (редуктор) |
|---|---|---|---|---|---|
| Число ступеней | 5–6 (7 Porsche) | 6–10 | 6–8 | ∞ (плавно) | 1 (2 у Porsche Taycan) |
| Скорость переключения | 0.5–1 с (водитель) | 0.2–0.6 с | 0.05–0.15 с | нет переключений | — |
| КПД | 96–98% | 85–92% | 92–96% | 84–88% | 96–98% |
| Плавность | зависит от ноги | эталон | рывки на малых скоростях (сухое) | идеальная | идеальная |
| Расход vs MT | база | +3–8% (старые), 0 (ZF 8HP) | −2…+2% | −3…−5% в городе | — |
| Момент, до | 700+ Н·м | 1000+ (ZF в Rolls, грузовики) | 700 (мокрое); 250 (сухое) | ~400 | любой |
| Ресурс до капремонта | 300–500 тыс. | 250–400 тыс. с маслом каждые 60 | 150–250 (сухое) / 250+ (мокрое) | 150–250 | ресурс машины |
| Цена ремонта | низкая | высокая | высокая (мехатроник) | высокая (часто целиком) | почти не ломается |
| Буксировка на тросе | да | нет / ограничено | нет | нет | нет (генерирует) |
| Где | бюджет, Европа, энтузиасты | премиум, США, кроссоверы | VW, спорт, Китай | японцы, бюджетные кроссоверы | все электромобили |
Всё, что делает машина — разгон, торможение, поворот — проходит через четыре куска резины общей площадью с лист А4. Подвеска, рулевое и тормоза существуют, чтобы эти четыре ладони не отрывались от асфальта.
| Параметр | Смысл |
|---|---|
| 205/55 R16 91V | ширина 205 мм / профиль 55% от ширины / радиальная, диаметр 16" / индекс нагрузки 615 кг / до 240 км/ч |
| Пятно контакта | ~150 см² на колесо; размер задаёт давление: 2.2 бар × площадь = вес на колесо |
| Летняя / зимняя | резина разная по составу: летняя дубеет ниже +7 °C, зимняя мягкая при −30, но стирается летом за сезон. Ламели зимней — тысячи кромок, цепляющих лёд |
| Шипы vs липучка | шипы — лёд, голый асфальт хуже и шумнее; фрикционная — снег и мокрое, на льду −20% |
| Давление | −0.5 бар = +3% расхода, +10% износа краёв, хуже управляемость. Проверять холодными |
| Износ | индикатор 1.6 мм; аквапланирование резко хуже с 3 мм. Возраст — 6–8 лет, дальше резина твердеет |
| Всесезонка | компромисс: хуже летней летом и зимней зимой; ок для мягких зим, не для России |
Коэффициент сцепления: сухой асфальт 0.8–1.0, мокрый 0.5–0.7, снег 0.2–0.3, лёд 0.1. Тормозной путь пропорционален 1/μ — на льду в 8 раз длиннее.
Тринадцать систем, по слайду на каждую: что за деталь, зачем она, как работает и как обычно умирает. Не все 30 000 деталей — но всё, что ты услышишь от механика в сервисе.

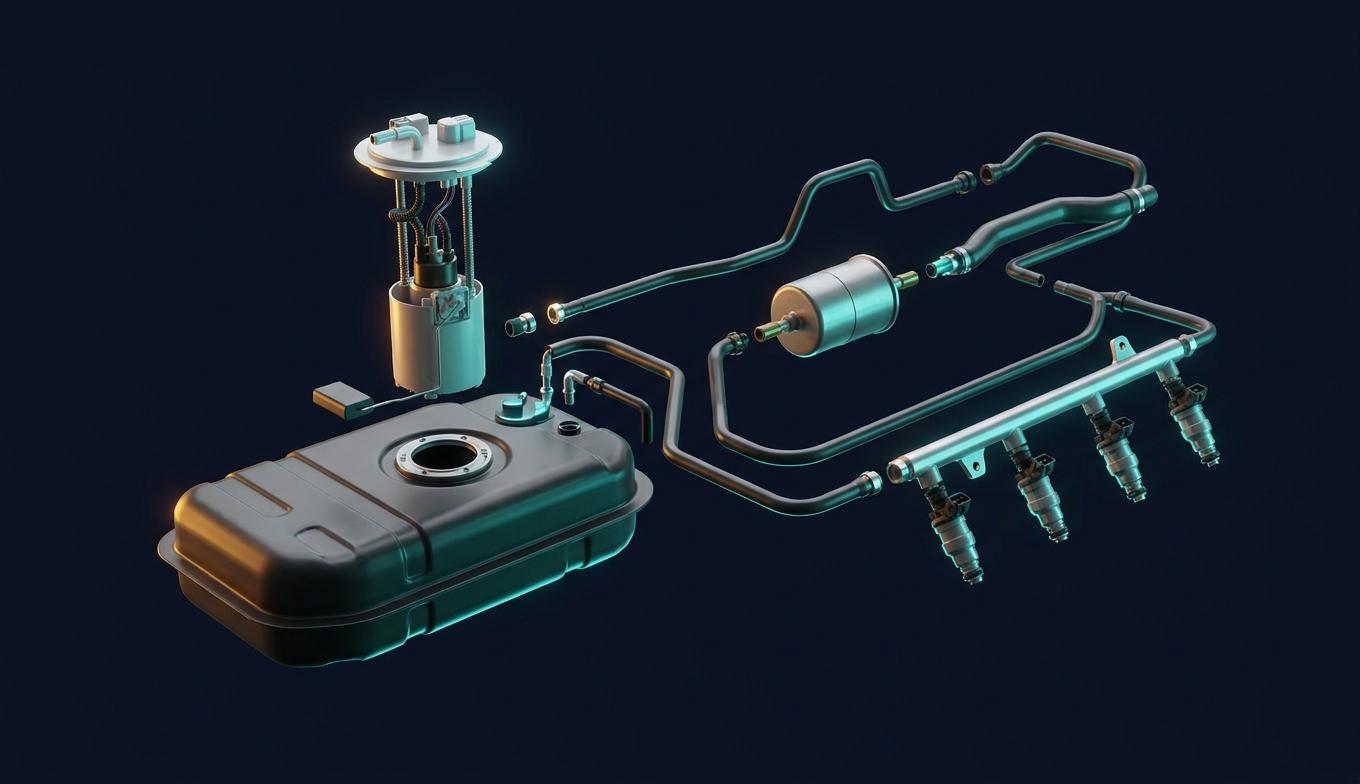

| Деталь | Что делает | Как ломается |
|---|---|---|
| Бак | пластиковый (полиэтилен, многослойный), 40–70 л, под задним сиденьем — вне зоны удара. Внутри — перегородки от плеска | почти никогда; трещины после ударов, ржавчина у старых стальных |
| Топливный насос | электрический, в баке (погружной), в одном модуле с датчиком уровня и сеткой-фильтром. Крутится постоянно, качает 3–5 бар в рампу, лишнее — обратно в бак через регулятор | воет, машина не тянет на высоких оборотах, не заводится в жару. Причина — грязный бензин, езда на пустом баке (перегрев). 100–200 тыс. км |
| Топливный фильтр | бумажный тонкой очистки, 5–10 мкм, под днищем или в баке (тогда «на весь срок») | забился → провалы под нагрузкой. Менять 30–60 тыс. |
| Рампа | трубка-накопитель над форсунками, держит давление одинаковым для всех | редко; течь по уплотнениям |
| Форсунки | электромагнитный клапан с распылителем; ЭБУ открывает на 2–15 мс, доза — время открытия. У GDI/дизеля — пьезо, 200–2700 бар, 5–8 впрысков за такт | закоксовались → троит, расход, дым. Чистка ультразвуком; у дизеля — только замена ($200–800 шт.) |
| ТНВД (прямой впрыск, дизель) | насос высокого давления на распредвале: поднимает с 5 бар до 200–2700 | износ плунжера от плохого топлива; на дизелях Bosch CP4 — стружка убивает всю систему |
| Адсорбер (EVAP) | банка с активированным углём, ловит пары бензина из бака и скармливает двигателю | клапан продувки заклинил → шипение при открытии бака, Check Engine |
| Регулятор давления | мембранный клапан, сливает лишнее | пропускает → тяжёлый запуск после стоянки |

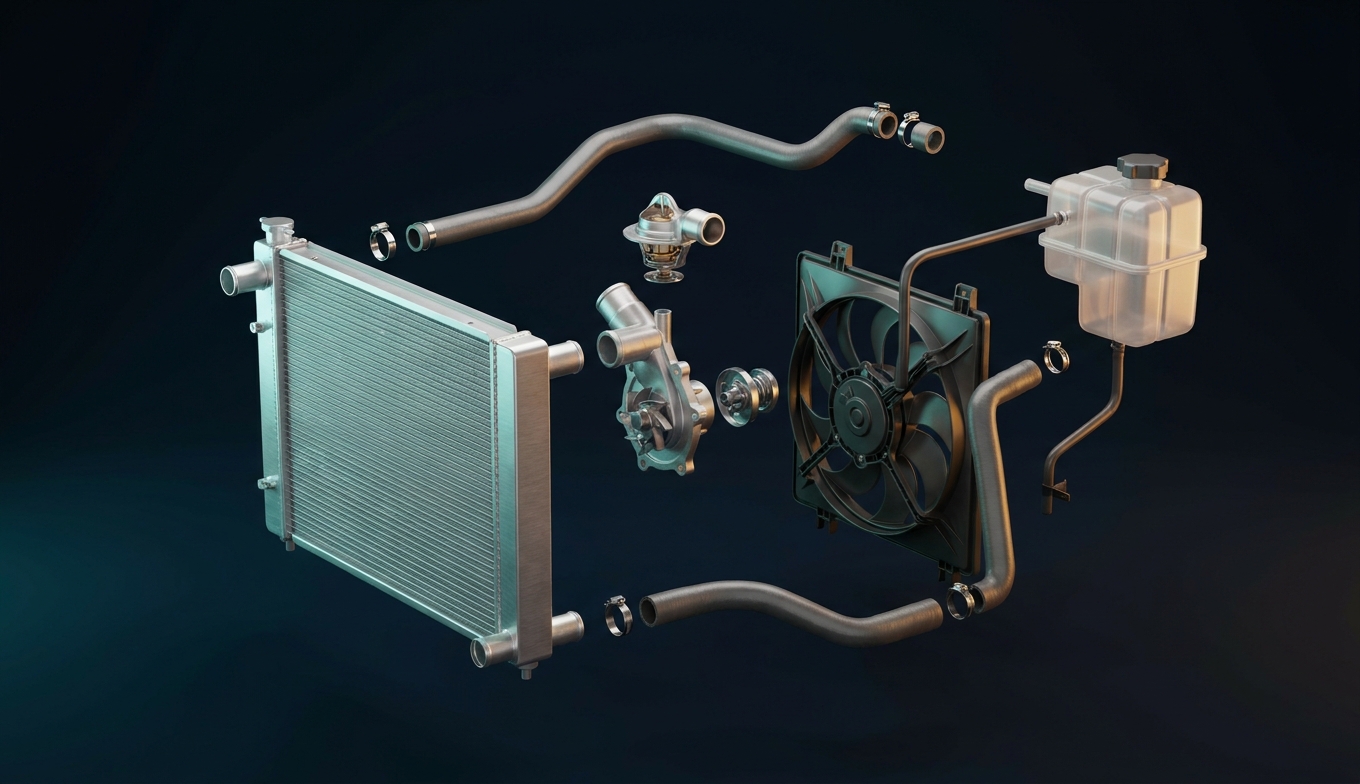

| Деталь | Что делает | Как ломается |
|---|---|---|
| Радиатор | алюминиевые трубки с тонкими рёбрами, сверху и снизу пластиковые бачки. Горячий антифриз идёт сверху вниз, воздух — сквозь рёбра. Отдаёт 30% энергии топлива | забит снаружи пухом и мошкой, изнутри — накипью; трещины бачков; течь по пайке. 10–15 лет |
| Помпа (водяной насос) | центробежная крыльчатка на валу, крутится ремнём ГРМ или навесным; 100–200 л/мин. На новых — электрическая, по команде ЭБУ | подшипник воет, сальник течёт (следы антифриза под шкивом). Меняют вместе с ГРМ |
| Термостат | клапан с восковым элементом: до 85–90 °C закрыт (антифриз крутится по малому кругу, быстрый прогрев), потом открывает большой круг через радиатор | заклинил закрытым → перегрев за 10 минут; открытым → не греется, расход, холодная печка. $10–30, меняют превентивно |
| Вентилятор | электрический (реже вискомуфта на шкиве), включается по датчику при 95–105 °C и при включении кондиционера | не включился в пробке → перегрев; сгорел резистор ступеней; реле |
| Расширительный бачок | компенсирует расширение жидкости, крышка держит 1.2–1.5 бар (точка кипения +125 °C) и стравливает лишнее | трещины, мутнеет; крышка не держит давление → кипит при 100 °C |
| Патрубки | резиновые/силиконовые шланги, 8–10 штук | дубеют, трескаются, вздуваются. Течь → низкий уровень → перегрев |
| Радиатор печки | маленький радиатор в салоне: антифриз греет воздух | забит → печка холодная; течь → сладкий запах и мокрый коврик |
| Антифриз | вода + этиленгликоль + присадки против коррозии и накипи. G11/G12/G12++/G13 — разные пакеты присадок, не смешивать | присадки выработались за 3–5 лет → коррозия алюминия. Уровень — только на холодную |

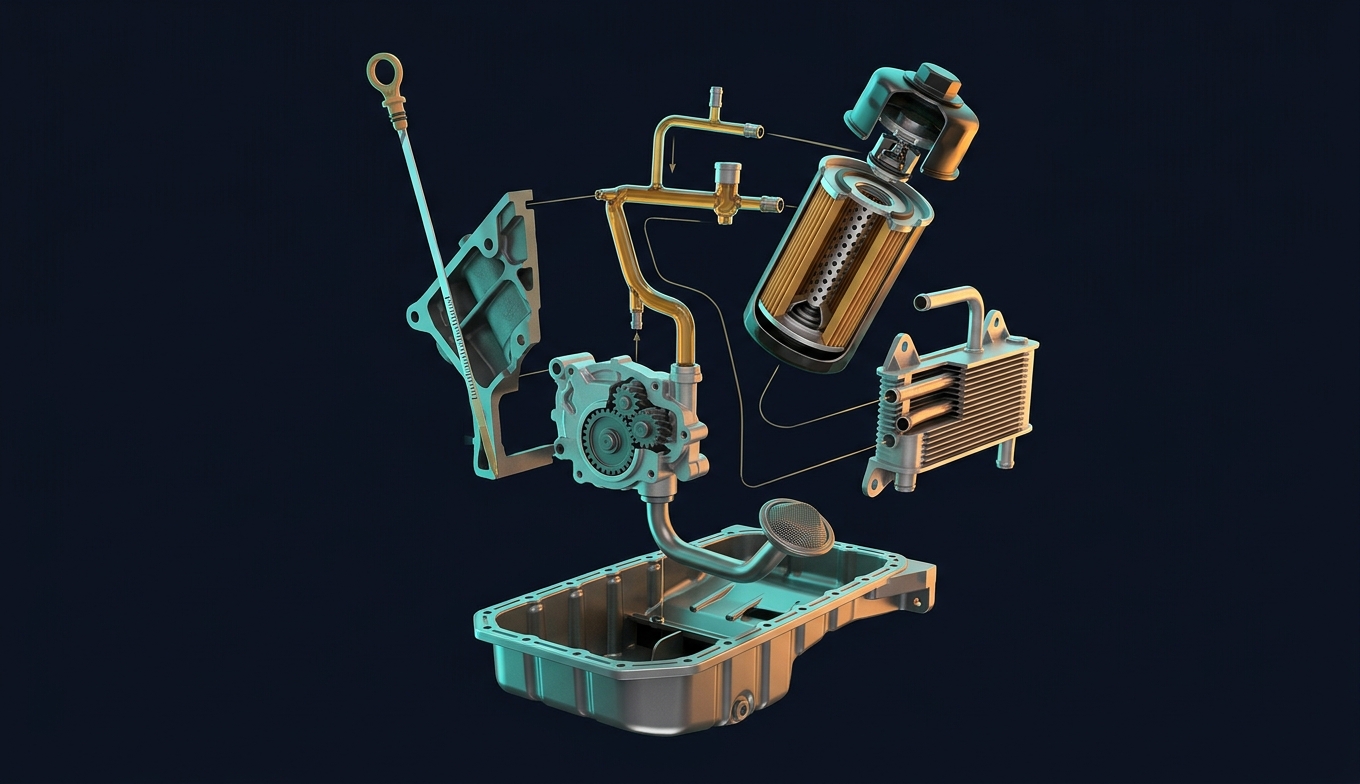

| Деталь | Что делает | Как ломается |
|---|---|---|
| Поддон (картер) | стальная или алюминиевая ванна снизу двигателя, 4–6 л масла, сливная пробка | пробит камнем/бордюром → масло на асфальте за минуту; сорванная резьба пробки |
| Маслоприёмник | трубка с сеткой на дне поддона | сетка забита шламом → масляное голодание на холодную |
| Масляный насос | шестерёнчатый или роторный, от коленвала или цепи; 3–5 бар на ходу, 1 бар на холостых. На новых — регулируемый, ЭБУ снижает давление для экономии | износ → низкое давление → лампа масла на холостых. Редко, но фатально |
| Редукционный клапан | сбрасывает лишнее давление на холодную (густое масло даёт 8–10 бар) | заклинил → выдавливает сальники или, наоборот, нет давления |
| Масляный фильтр | бумажная шторка, 20–40 мкм, внутри — перепускной клапан (если забит — пускает нефильтрованное, лучше грязное, чем никакого) и антидренажный (держит масло на стоянке) | дешёвый фильтр с плохим антидренажным клапаном → стук гидрокомпенсаторов первые секунды после запуска |
| Масляные каналы и форсунки | просверленные в блоке и валах ходы; форсунки под поршнями брызгают на днище — охлаждают | забиваются коксом при перепробеге масла |
| Масляный радиатор / теплообменник | масло-антифриз теплообменник на блоке, держит масло 90–110 °C | прокладка → масло в антифризе (эмульсия в бачке) |
| Сальники и прокладки | коленвала передний/задний, распредвалов, клапанной крышки, поддона | дубеют → потение, потом течь. Задний сальник — снимать коробку |
| Датчик давления | лампа-маслёнка при <0.3–0.5 бар | загорелась на ходу — глушить сразу, дальше 30 секунд — вкладыши |
| Вентиляция картера (PCV) | отводит прорвавшиеся газы обратно во впуск через маслоотделитель | забит → давление в картере → выдавливает сальники, масложор |

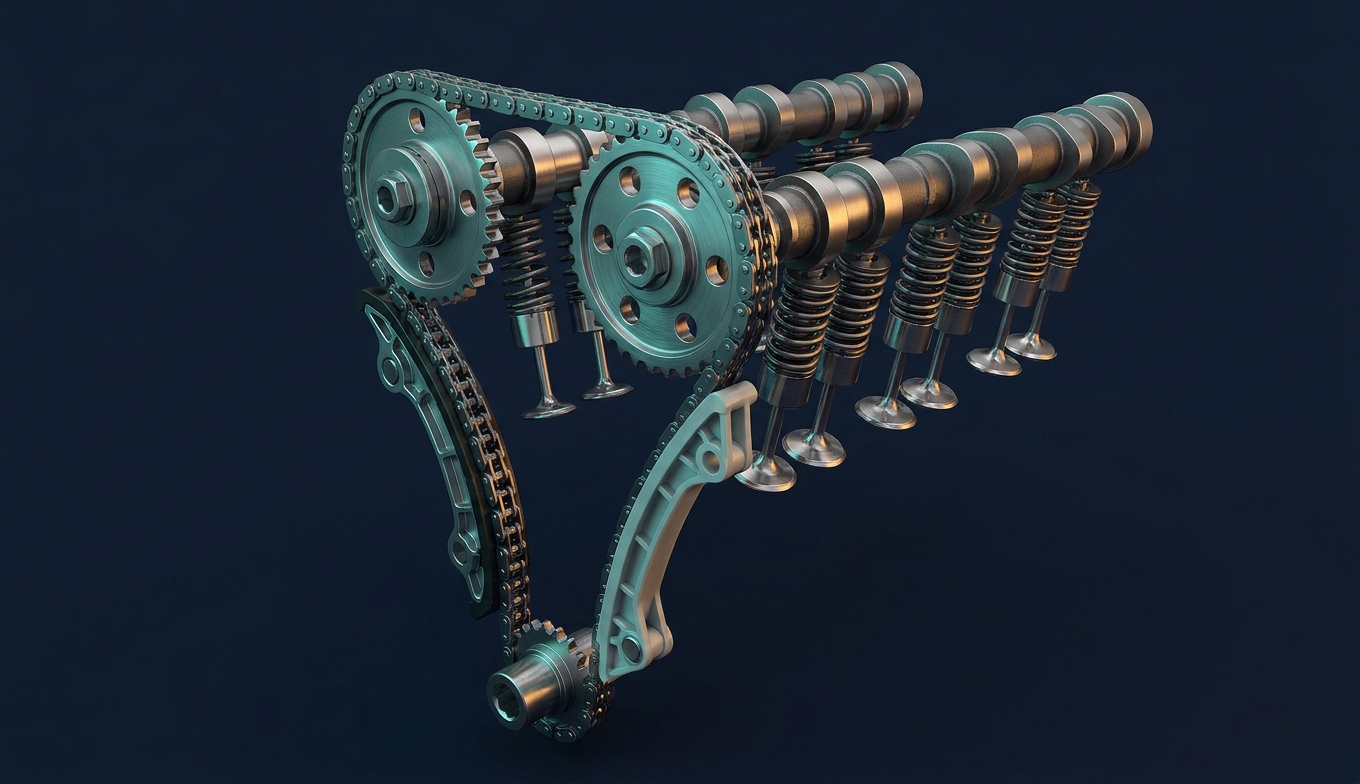

| Деталь | Что делает | Как ломается |
|---|---|---|
| Ремень или цепь ГРМ | связывает коленвал с распредвалами в отношении 2:1, чтобы клапаны открывались в нужный момент к положению поршня. Ремень — зубчатый, резина с кордом, тихий, 60–120 тыс. Цепь — стальная, «на весь срок» (150–300 тыс. по факту), шумнее | обрыв ремня = поршни бьют по открытым клапанам → гнутые клапаны, капремонт ГБЦ. Цепь растягивается → шум, ошибки фаз, перескок |
| Натяжитель и ролики | держат ремень/цепь в натяге (пружина, гидравлика или автомат) | подшипник ролика воет; гидронатяжитель цепи не держит на холодную → дребезг при запуске. Меняют комплектом с ремнём и помпой |
| Успокоители/башмаки цепи | пластиковые направляющие | крошатся, куски в поддоне |
| Распредвал | вал с кулачками: кулачок наезжает на клапан (или рокер/толкатель) и открывает его. Один (SOHC) или два (DOHC — отдельно впуск и выпуск) | износ кулачков при масляном голодании |
| Фазовращатель (VVT) | муфта на распредвале: масло под давлением по команде ЭБУ поворачивает вал на ±20–30°, сдвигая фазы | заклинил → трещотка на запуске, провал тяги, Check Engine. Клапан VVT забит — чистить |
| Клапаны | тарелка на стержне; впускные больше, выпускные — из жаростойкой стали (900 °C), иногда с натрием внутри. 2–5 на цилиндр | прогар (бедная смесь), нагар на впускных при GDI, гнутые после обрыва ремня |
| Пружины и сухари | возвращают клапан, держат до 7000 циклов/мин | усталость — редко; зависание клапана на высоких оборотах |
| Гидрокомпенсаторы | масляные цилиндрики между кулачком и клапаном, автоматически убирают тепловой зазор. Без них — регулировка шайбами каждые 30–90 тыс. | стучат первые секунды на холодную (масло стекло) — норма; стучат постоянно — грязное масло или износ |
| Маслосъёмные колпачки | резиновые сальники на стержнях клапанов | дубеют → масло в цилиндр → синий дым на запуске, масложор 0.5 л/1000 |

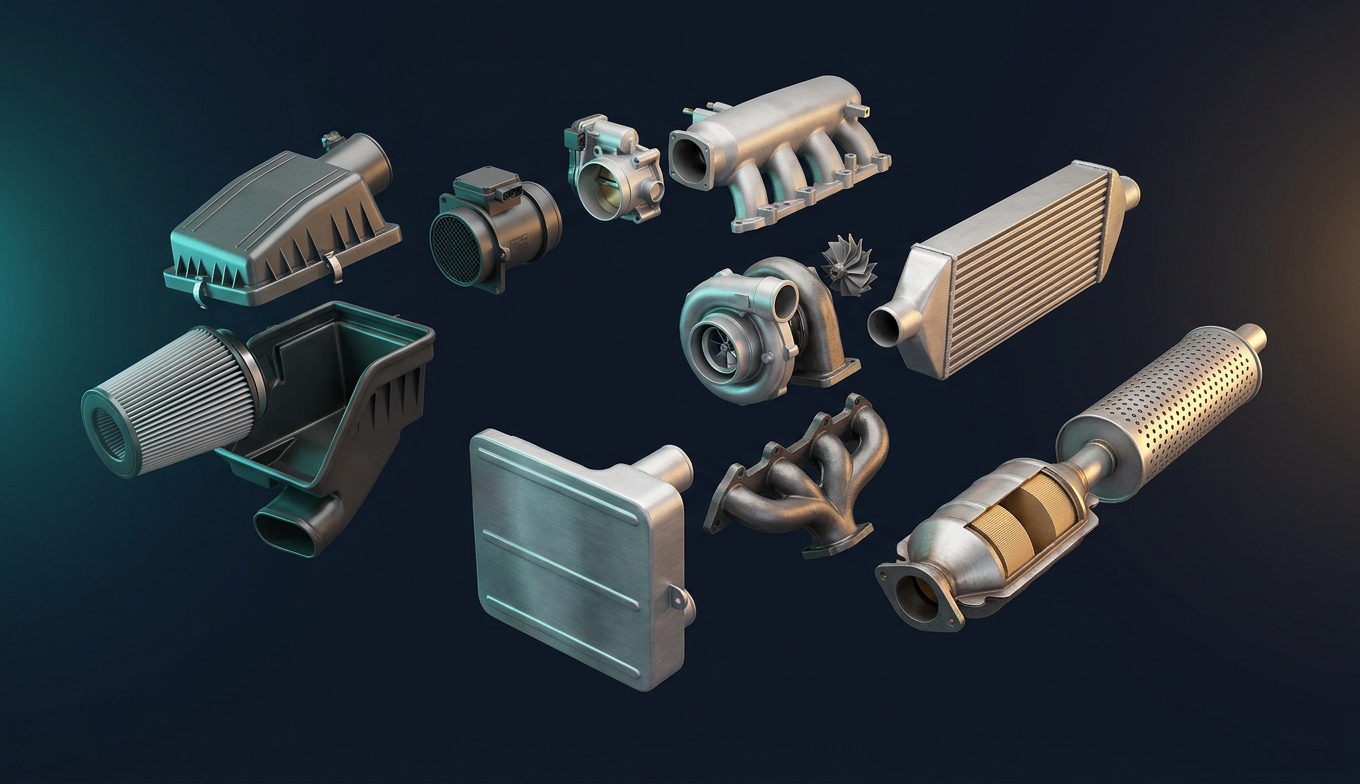

| Деталь | Что делает | Как ломается |
|---|---|---|
| Воздушный фильтр | бумажная гармошка в коробе; 300–500 м³ воздуха на 1 л бензина | забит → расход, вялость. 15–30 тыс. км, чаще на пыльных дорогах |
| ДМРВ / MAP | нагретая нить или плёнка: чем сильнее остывает, тем больше воздуха прошло. ЭБУ по нему считает дозу топлива | загрязнён → врёт → богатая/бедная смесь, рывки. Чистить только спецочистителем |
| Дроссельная заслонка | круглая пластина на оси, электропривод по педали (педаль — просто потенциометр). Регулирует, сколько воздуха войдёт | нагар от EGR и картерных газов → плавают холостые. Чистка + адаптация |
| Впускной коллектор | пластиковый «паук», делит воздух по цилиндрам; длина каналов настроена на резонанс. Иногда с заслонками переменной длины | трещины, заслонки-вихревые отламываются и улетают в цилиндр (дизели VW/BMW) |

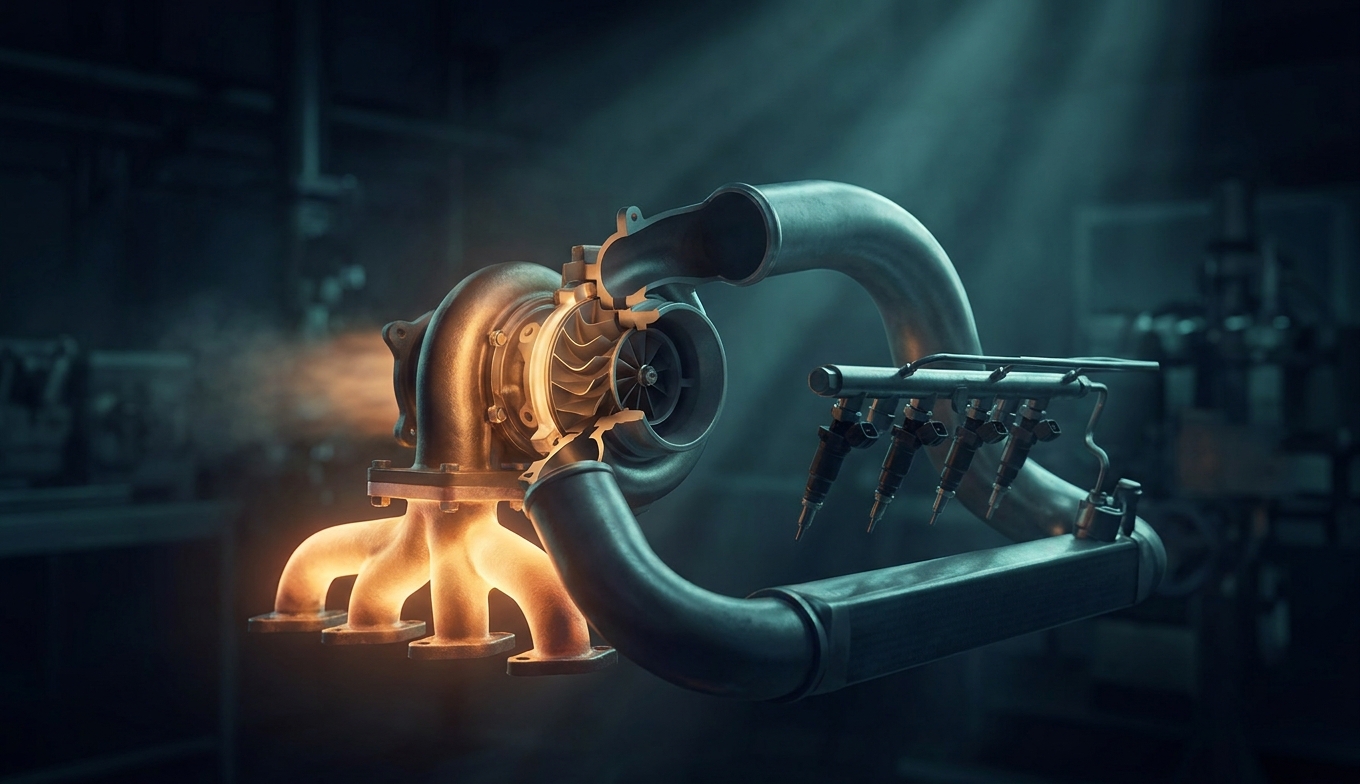

| Турбина | крыльчатка на выхлопе крутит крыльчатку на впуске, 150–250 тыс. об/мин, 900 °C, вал в масляном подшипнике. Байпас (wastegate) стравливает лишнее давление | люфт вала → масло во впуск, синий дым, свист. Убивают: резкий глушить после нагрузки, грязное масло, перепробег. $500–2000 |
| Интеркулер | радиатор для сжатого воздуха: турбина греет его до 150 °C, охлаждение до 50 даёт +15% плотности | течь по патрубкам → шипение, нет наддува; масло внутри — от турбины |
| EGR | клапан возвращает часть выхлопа во впуск — снижает температуру горения и NOx | закоксован (особенно дизель) → заклинил → дым, вялость. Чистка или глушение (незаконно) |
| Выпускной коллектор | чугунный или стальной, собирает газы из цилиндров | трещины, прогар прокладки → тарахтит на холодную |
| Катализатор | керамические соты с Pt/Pd/Rh, дожигает CO, CH, NOx при 400–800 °C | оплавился (пропуски зажигания), рассыпался (удар, масло) → потеря тяги, запах, ошибка P0420. $300–1500. Пыль керамики затягивает в цилиндры — задиры |
| Сажевый фильтр (DPF/GPF) | ловит частицы, периодически «регенерация» — прожиг при 600 °C | забит при городской езде без прогрева → аварийный режим. Ездить по трассе 20 минут в неделю |
| Глушитель, резонатор | камеры и перфорированные трубы гасят волны давления | ржавеют изнутри от конденсата; 5–10 лет |

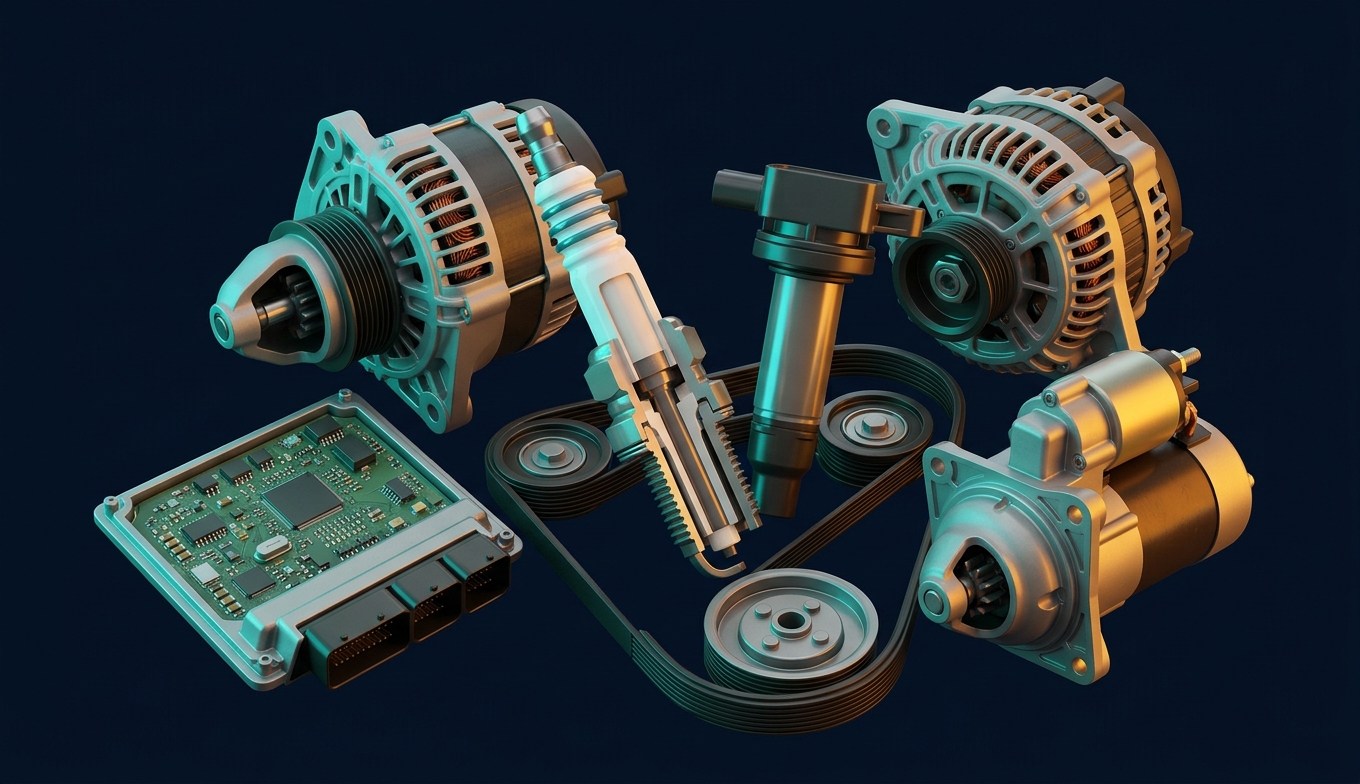

| Деталь | Что делает | Как ломается |
|---|---|---|
| Свеча зажигания | два электрода с зазором 0.8–1.1 мм; 20–40 кВ пробивают сжатую смесь — искра. Никель (30 тыс.), платина (60), иридий (100+). «Калильное число» — как быстро отводит тепло | износ электродов → пропуски, троение, расход. Нагар — диагноз смеси: чёрный — богатая, белый — бедная/перегрев, масляный — колпачки/кольца |
| Катушка зажигания | трансформатор 12 В → 30 кВ. Индивидуальная на каждую свечу (COP) или на пару. ЭБУ даёт команду на замыкание/размыкание первички | пробой изоляции → пропуски под нагрузкой и в сырость. $30–150 |
| Стартер | электромотор 1–2 кВт с планетарным редуктором и бендиксом — шестерня выдвигается втягивающим реле, зацепляет маховик, крутит 200–300 об/мин, потом отскакивает | щётки, втягивающее (щёлкает, не крутит), бендикс (крутит, не цепляет — визг). 150–250 тыс. |
| Генератор | ротор с обмоткой возбуждения крутится ремнём, в статоре — трёхфазный ток → диодный мост → 13.8–14.4 В. Регулятор напряжения держит уровень. 100–200 А | подшипник воет, щётки, диодный мост (недозаряд, лампа АКБ), обгонная муфта шкива. 150–250 тыс. |
| Аккумулятор 12 В | свинцово-кислотный, 60–75 А·ч, нужен для пуска (300–700 А) и как буфер. AGM/EFB — для start-stop | 4–6 лет. Умирает зимой. Глубокий разряд — минус половина жизни |
| Ремень навесного | поликлиновой, один на всё: генератор, компрессор кондиционера, насос ГУР, помпа (часто). Натяжитель с роликом | свист на холодную и сырую, трещины, расслоение. 60–100 тыс. Обрыв — без зарядки и охлаждения через 10 минут |
| Компрессор кондиционера | поршневой/роторный насос для фреона, включается электромагнитной муфтой | муфта, подшипник шкива, утечка через сальник; клин → стружка по всей системе, замена всего |
| Насос ГУР (если гидроусилитель) | лопастной насос 80–120 бар для рулевой рейки | воет при повороте — низкий уровень или износ |
| Датчики | ДПКВ, ДПРВ, детонации, температуры, лямбды, давления масла, ДМРВ — глава 6 | ДПКВ — единственный, без которого не заведётся |

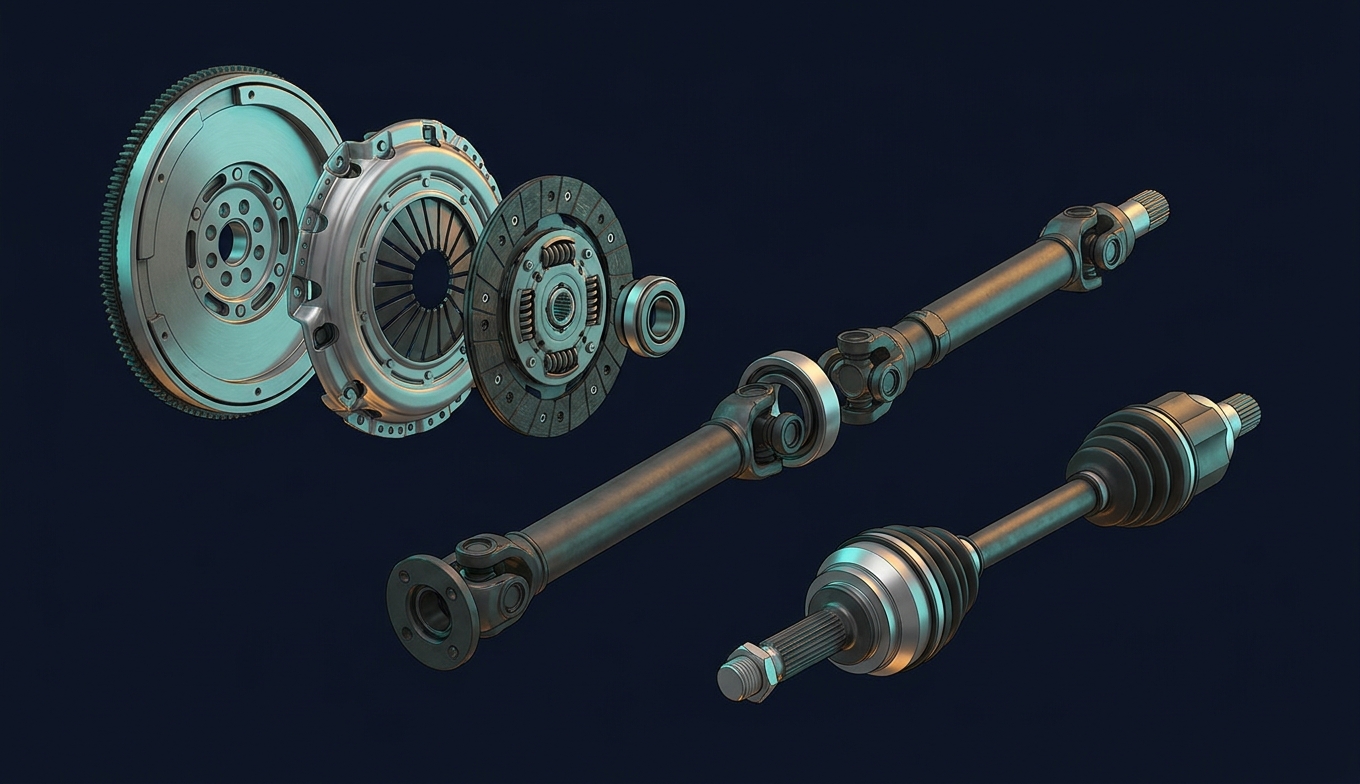

| Деталь | Что делает | Как ломается |
|---|---|---|
| Маховик | тяжёлый диск на коленвале: сглаживает рывки между рабочими ходами, за него цепляется стартер, к нему прижимается сцепление. Двухмассовый (DMF) — две половины через пружины, гасит вибрации дизелей и турбомоторов | DMF: стук на холостых и при глушении, люфт. $500–1500, меняют со сцеплением |
| Корзина сцепления | нажимной диск с диафрагменной пружиной, прижимает ведомый диск к маховику с силой 500–1000 кг | пружина устаёт → буксует |
| Диск сцепления | стальной диск с фрикционными накладками (как колодки) с двух сторон и демпферными пружинами в центре; шлицами сидит на первичном валу коробки | стёрлись накладки → буксует, запах, педаль высоко. 100–200 тыс.; в городе с «игрой» педалью — 50 |
| Выжимной подшипник | давит на лепестки корзины, размыкая сцепление. Гидравлический или через вилку | шум при выжатой педали. Меняют комплектом |
| Главный и рабочий цилиндр сцепления | гидравлика от педали к выжимному, жидкость общая с тормозной | течь → педаль проваливается, не выключается |
| Карданный вал | полая труба между коробкой и задним мостом; крестовины (карданные шарниры) на концах позволяют углы и ход подвески, шлицевое соединение — изменение длины. Длинный вал — из двух частей с подвесным подшипником | крестовины: щелчки при трогании, вибрация на скорости. Подвесной: гул. Балансировка после ремонта обязательна |
| ШРУС («граната») | шарнир равных угловых скоростей: 6 шариков в канавках между внутренней и внешней обоймой, передаёт вращение под углом до 45° без пульсаций (крестовина так не умеет). Наружный — у колеса, внутренний — у коробки, между ними — полуось | порван пыльник → грязь → хруст в повороте (наружный) или вибрация при разгоне (внутренний). Пыльник — $10, ШРУС — $50–200 |
| Редуктор заднего моста | главная пара (гипоидная, понижение 3–4.5) + дифференциал в чугунном корпусе с маслом | гул на скорости — подшипники или главная пара; масло 60–100 тыс. |
| Раздатка (4WD) | делит момент между осями: жёстко (внедорожники), через межосевой дифференциал или муфту Haldex (кроссоверы) | муфта: перегрев при буксовании, насос. Масло 40–60 тыс. |

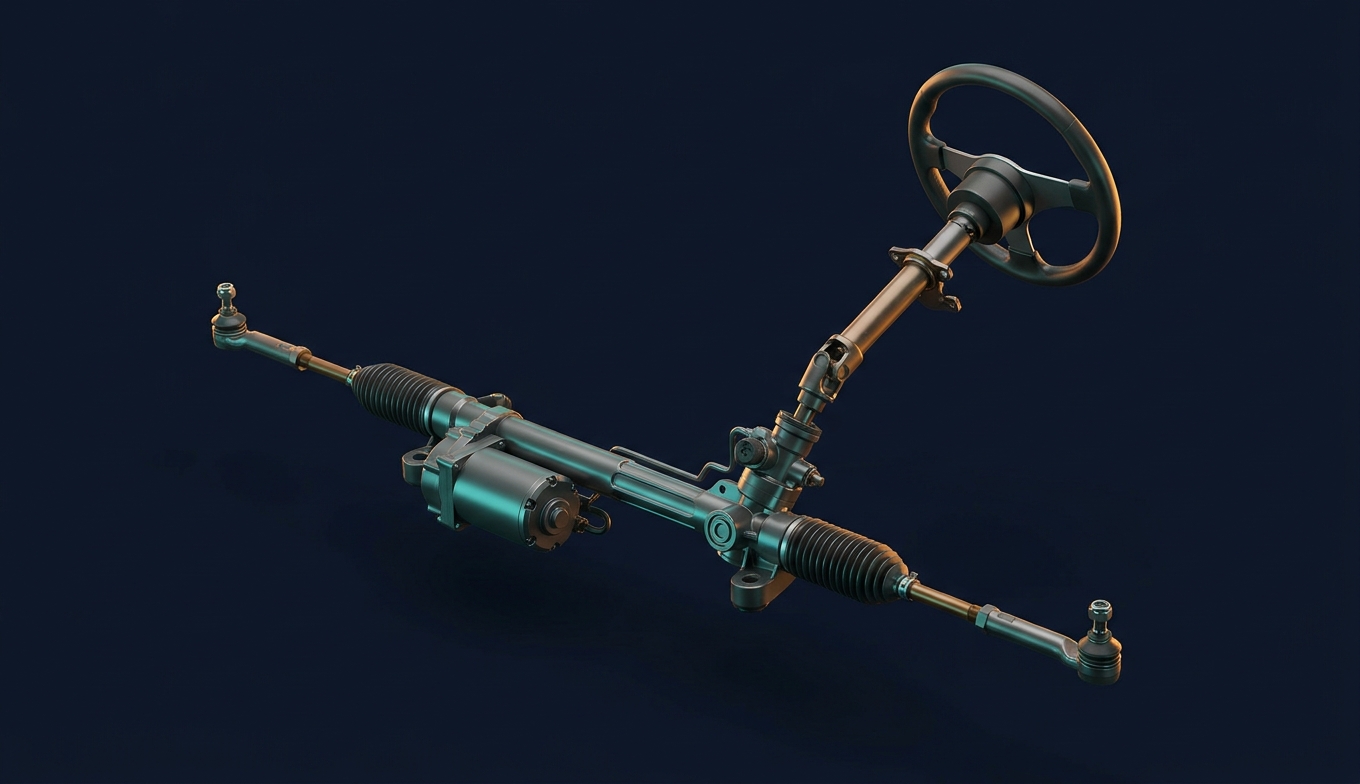

| Деталь | Что делает | Как ломается |
|---|---|---|
| Рулевое колесо | с подушкой, кнопками, датчиком угла поворота (для ESP) и датчиком момента (для ЭУР) | датчик угла — калибровка после ремонта |
| Рулевая колонка | вал с двумя карданчиками (чтобы обойти двигатель), складывающаяся при ударе, с регулировкой и замком | карданчики люфтят → стук в руле |
| Рулевая рейка | шестерня на конце вала крутит зубчатую планку, планка двигается влево-вправо. Внутри — гидроцилиндр (ГУР) или электромотор с винтом (ЭУР). Передаточное 14–18:1 — 2.5–3 оборота руля от упора до упора | стук на кочках (люфт планки), течь сальников (ГУР), закусывание. Ремонт $300–1500 |
| Рулевые тяги | стержни от рейки к колёсам, с резьбой для регулировки схождения | люфт внутреннего шарнира |
| Рулевые наконечники | шаровые шарниры на концах тяг, крепятся к поворотному кулаку | люфт → стук, руль «пустой», жрёт резину. 60–100 тыс., $20–60. Самая частая замена в рулевом |
| Поворотный кулак | литая деталь, на которой ступица; поворачивается на шаровой опоре и опоре стойки | гнётся при ударе → сбитые углы навсегда |
| ГУР: насос, бачок, шланги | гидравлика 80–120 бар от ремня, жидкость ATF/PSF | воет при повороте, течёт. Уходит в прошлое |
| ЭУР | электромотор на рейке или колонке, усилие программируемое (в городе легко, на трассе тяжелее). Не отбирает мощность у двигателя. Позволяет ассистентам рулить самим | датчик момента, блок управления — обычно целиком. Ошибка → руль тяжёлый, но едет |
| Углы установки | схождение (регулируется тягами), развал и кастор (болтами или не регулируется вообще) | после любой замены в подвеске/рулевом — сход-развал |

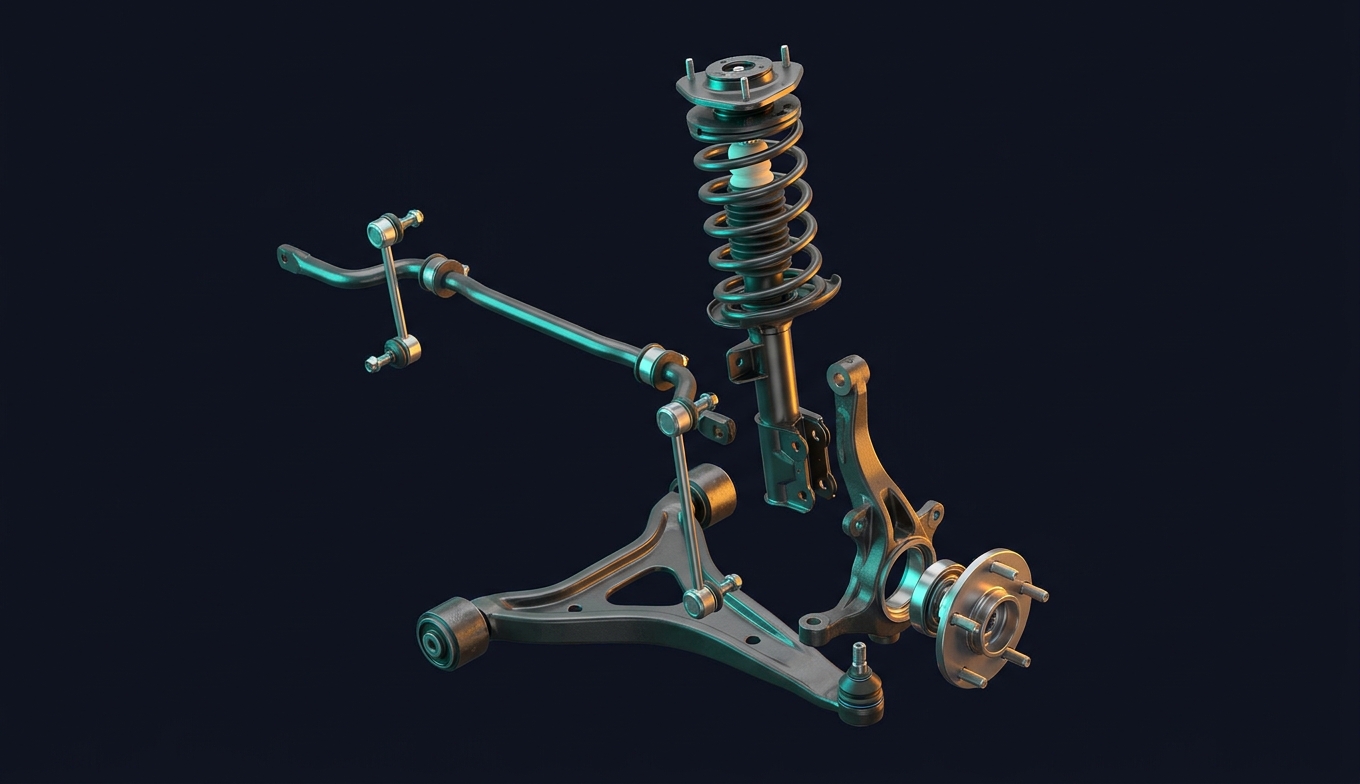

| Деталь | Что делает | Как ломается |
|---|---|---|
| Амортизатор (стойка) | поршень в масле с клапанами гасит колебания; газовый подпор против вспенивания. В МакФерсоне — ещё и несущий элемент | течёт (мокрый корпус), не держит (раскачка, клевки), стучит. 60–100 тыс. Проверка: качнуть угол — одно колебание |
| Пружина | витая, несёт вес; жёсткость задаёт клиренс и комфорт | ломается последний виток (ржавчина + мороз), просаживается |
| Опора стойки (опорный подшипник) | резинометаллическая подушка + подшипник, на котором стойка поворачивается с колесом | стук при повороте руля на месте, скрип. Меняют с амортизатором |
| Рычаги | штампованные или литые, держат колесо и задают геометрию | гнутся при ударе; чаще умирают их сайлентблоки |
| Сайлентблоки | резинометаллические втулки в шарнирах рычагов — гасят вибрации и дают рычагу качаться | трескаются, вырываются → стук на мелких кочках, уводит в сторону при торможении. 60–120 тыс. |
| Шаровая опора | шар в пластиковом вкладыше, соединяет рычаг с кулаком, даёт поворот и качание | люфт → стук; критично: вырвало на ходу — колесо ложится. 80–150 тыс. |
| Стабилизатор + стойки + втулки | торсион между бортами; стойки (линки) — короткие тяги с шарнирами, втулки — резина в креплении к кузову | стойки — стук на неровностях, 30–60 тыс., $10–30 — самый частый ремонт подвески. Втулки — скрип |
| Ступица и подшипник | фланец с болтами колеса на двухрядном шариковом/роликовом подшипнике, часто с датчиком ABS | гул, растущий со скоростью и меняющийся в повороте; люфт колеса. 100–150 тыс. |
| Подрамник | рама под двигателем, к которой крепятся рычаги, рейка, опоры двигателя | ржавеет, гнётся при сильных ударах |
| Опоры (подушки) двигателя | резинометаллические, иногда гидравлические, 3–4 штуки; гасят вибрацию мотора | рвутся → вибрация на холостых, удар при трогании, двигатель «прыгает» |

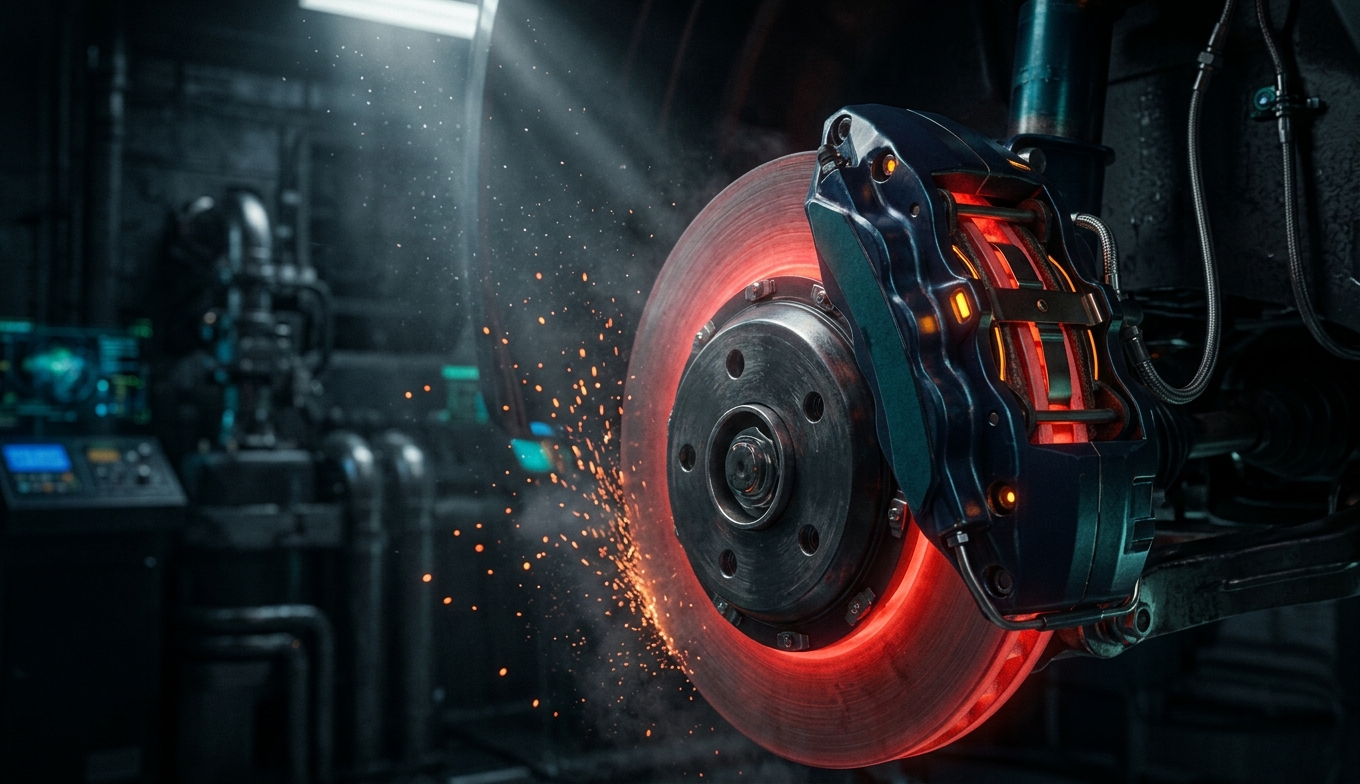

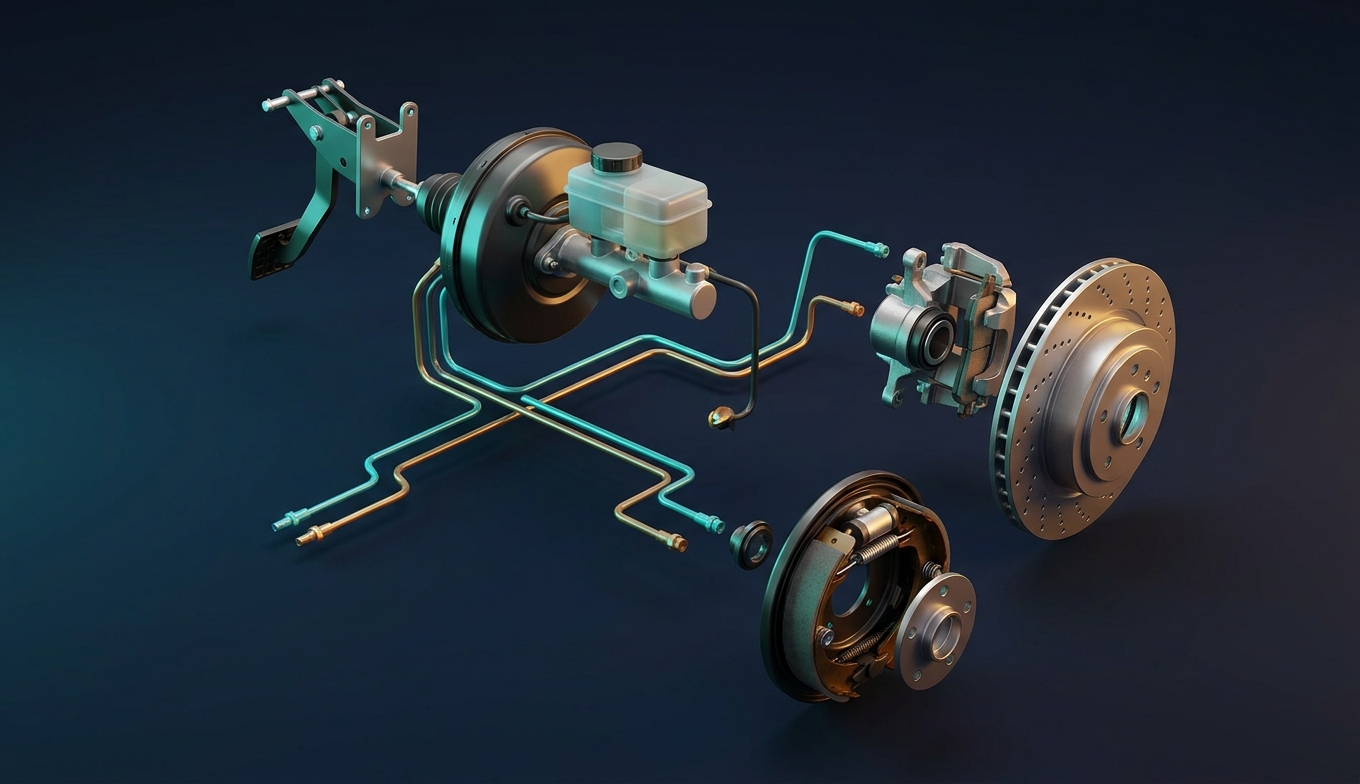

| Деталь | Что делает | Как ломается |
|---|---|---|
| Вакуумный усилитель | большая «тарелка» за педалью: разрежение из впуска (или от насоса) давит на мембрану, умножая усилие ноги в 3–5 раз. Электромобили и гибриды — электрогидравлический (iBooster) | порвана мембрана/шланг → педаль каменная, шипение. Глохнет двигатель — усилителя хватит на 2–3 нажатия |
| Главный тормозной цилиндр | два поршня (два независимых контура: если один потёк — второй тормозит), сверху бачок с жидкостью | манжеты → педаль медленно проваливается при удержании |
| Тормозная жидкость | DOT 4/5.1, гликолевая, кипит при 230–260 °C сухая, но гигроскопична: за 2 года набирает 3% воды — кипит при 150 → пар → педаль в пол на спуске | менять раз в 2 года независимо от пробега |
| Трубки и шланги | стальные трубки по кузову, гибкие армированные шланги к колёсам | трубки ржавеют (особенно над задней осью), шланги вздуваются — мягкая педаль |
| Суппорт | скоба с гидроцилиндром: поршень выдвигается и прижимает колодки к диску. Плавающий (1–2 поршня, на направляющих) или фиксированный (4–6 поршней, спорт) | закисли направляющие → колодка не отходит, перегрев, износ с одной стороны. Поршень закис → тормоз не отпускает, диск синеет. Ремкомплект или замена |
| Колодки | металлическая пластина с фрикционной смесью (органика, полуметалл, керамика), 10–12 мм новые, 2–3 — замена. Датчик износа — проводок или пластина-скрипун | 30–60 тыс. перед, 60–100 зад; скрип, пыль на дисках, вибрация |
| Тормозной диск | чугунный, вентилируемый (два слоя с каналами) спереди, сплошной сзади. Толщина 22–30 мм, минимум выбит на торце | коробление от перегрева (бьёт педаль), борозды, ржавые кромки. Меняют через раз с колодками |
| Барабан (зад бюджетных) | колодки-полумесяцы распирает изнутри рабочий цилиндр | цилиндр течёт, пружины, саморегулятор закис |
| Блок ABS/ESP | гидроблок с 8–12 соленоидами и насосом + ЭБУ: сбрасывает/добавляет давление на каждое колесо отдельно по датчикам скорости колёс | датчик ABS (грязь, обрыв) — самое частое; блок — редко и дорого |
| Стояночный тормоз | трос к задним колодкам или электромотор на суппорте (EPB) с кнопкой | трос закис (не отпускает), моторчик EPB, режим обслуживания для замены колодок |

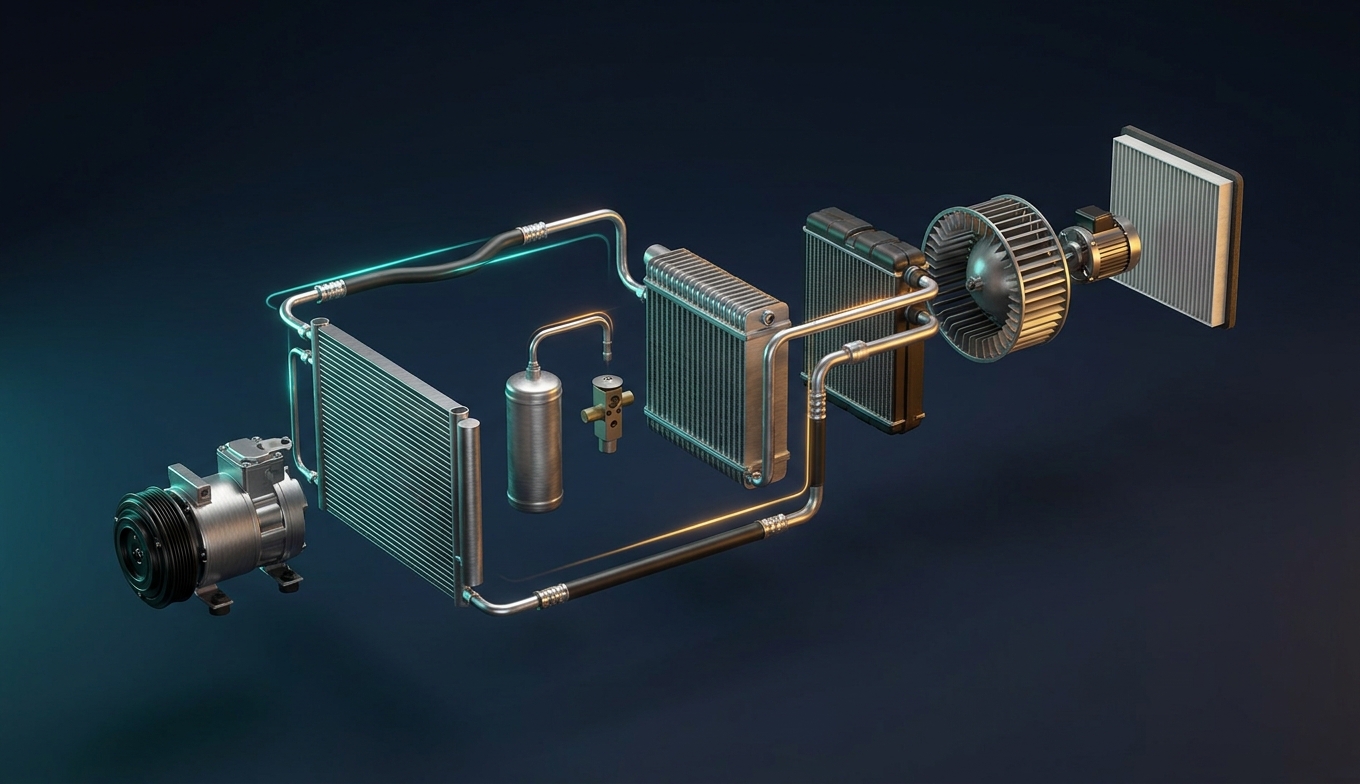

| Деталь | Что делает | Как ломается |
|---|---|---|
| Компрессор | насос на ремне (или электрический у EV/гибридов), сжимает фреон R134a/R1234yf до 15–20 бар; включается муфтой | муфта, подшипник, сальник; клин → металлическая стружка по всей системе — замена всего контура ($1000+) |
| Конденсор | радиатор перед основным радиатором, фреон отдаёт тепло и конденсируется | пробит камнем, забит грязью, коррозия — утечка. Самая частая причина «не холодит» |
| Осушитель (ресивер) | банка с силикагелем, ловит влагу (влага + фреон = кислота) | менять при каждом вскрытии контура |
| Расширительный клапан (ТРВ) | дросселирует жидкий фреон → резкое падение давления → испарение → −5 °C | заклинил → обмерзает или не холодит |
| Испаритель | радиатор в салоне за торпедой, воздух проходит сквозь него и остывает; конденсат капает под машину (лужа — норма) | течь (замена — разбирать торпеду, 8–15 часов работы); плесень → запах при включении. Дренаж забит → вода в салон |
| Радиатор печки | рядом с испарителем, греется антифризом. Заслонка смешивает потоки через оба — так получается любая температура | забит → холодная печка; течь → сладкий запах, туман на стекле |
| Вентилятор (мотор печки) | беличье колесо, 3–7 скоростей через резистор или ШИМ-модуль | резистор сгорел → работает только максимум; подшипник свистит |
| Салонный фильтр | бумага или уголь, перед испарителем | забит → слабый поток, запах, запотевание. 10–15 тыс. или раз в год |
| Заслонки и сервоприводы | направляют поток (ноги/лицо/стекло), рециркуляция, смешение | моторчик щёлкает, заслонка отвалилась — дует не туда |
| Датчики | температуры салона, наружной, солнечный, испарителя, давления фреона (не даст включить компрессор при утечке) | датчик давления — «кондиционер не включается» при пустой системе — это защита, не поломка |

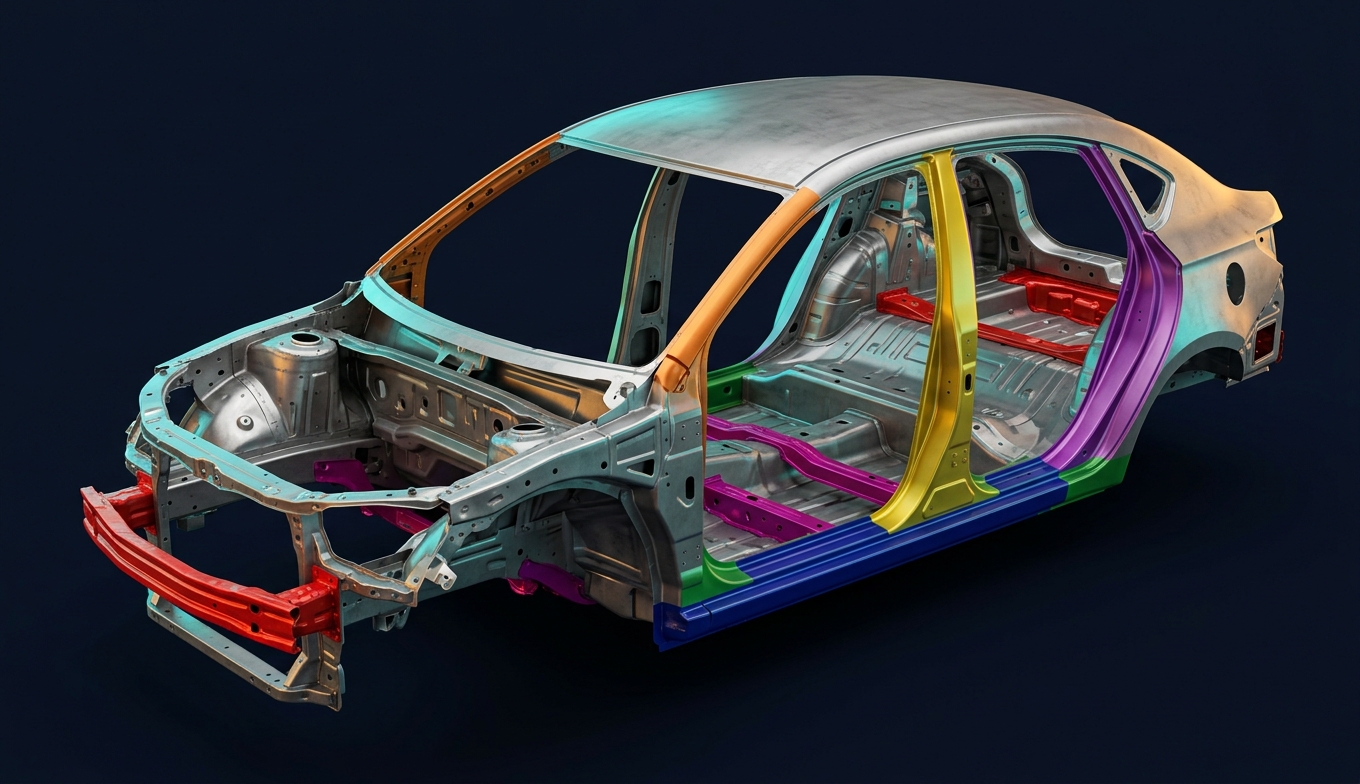

| Элемент | Что делает | Что с ним бывает |
|---|---|---|
| Лонжероны | две продольные балки под днищем и в моторном отсеке — позвоночник. Передние сминаются программируемо при ударе | после ДТП — «тянутые лонжероны», геометрия уже никогда не заводская. Смотреть швы и герметик в моторном отсеке |
| Стойки A / B / C | A — у лобового, B — между дверями (главная в боковом ударе), C — у заднего стекла. Сверхвысокопрочная сталь | резать/варить нельзя — сталь теряет свойства; после боковых ударов часто под замену «четвертью» |
| Пороги | коробчатые балки под дверями, держат боковой удар и жёсткость на кручение | ржавеют изнутри от грязи и соли; вмятины от домкрата |
| Моторный щит, пол, тоннель | отделяют салон от двигателя; тоннель — жёсткость и место для кардана/выхлопа | ржавчина под шумоизоляцией при протечках |
| Усилители бамперов | алюминиевые/стальные балки за пластиком с «крэш-боксами» | одноразовые: смялся — замена |
| Навесные панели | капот, крылья, двери, крышка багажника, бампера — на болтах, не несут нагрузку. Крылья и капот часто алюминиевые | мелкие ДТП: замена без сварки, толщиномер это не поймает — смотреть болты и зазоры |
| Крыша, стёкла | лобовое — триплекс (два стекла + плёнка), вклеено, несёт до 30% жёсткости; боковые — закалённое, рассыпается в крошку | лобовое: сколы → трещины от перепада температур; камеры ADAS за ним требуют калибровки после замены |
| Подрамники | отдельные рамы под двигателем и задней подвеской, на сайлентблоках к кузову | коррозия, гнутся |
| Уплотнители, замки, петли | резина дверей, замки с электроприводом, ограничители | свист на скорости, замёрзший замок, провисшие двери |
| Антикор и ЛКП | оцинковка, катафорез, герметик швов, антигравий, воск в полостях; краска 100–150 мкм | сколы → рыжики; кромки арок и дверей; подрамники и швы днища |

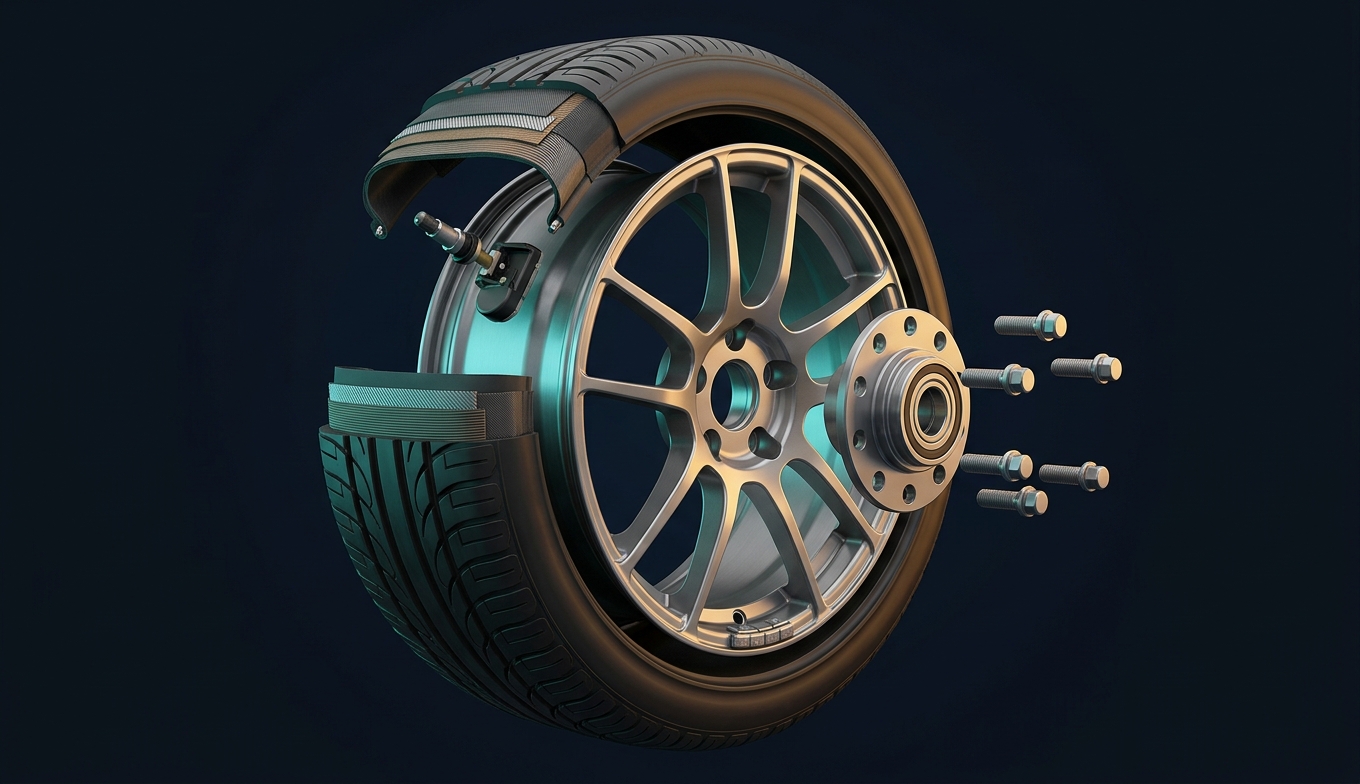

| Деталь | Что делает | Как ломается |
|---|---|---|
| Колёсный диск | штампованный стальной (дёшево, тяжело, гнётся и правится), литой алюминиевый (легче, красивее, трескается), кованый (лёгкий, прочный, дорогой). Параметры: диаметр, ширина (7J), вылет ET, разболтовка (5×112), центральное отверстие DIA | яма → «восьмёрка» или трещина; литьё правят с риском. Неверный вылет — нагрузка на подшипник ступицы |
| Шина | резиновая смесь + каркас: 2 слоя текстильного корда, 2 стальных брекера, борт с кольцом. Протектор с канавками для воды и ламелями для зимы. Индексы: нагрузка, скорость, DOT-дата | износ до 1.6 мм (зима — 4 мм); грыжа на боковине (удар) — только замена; порез; возраст 6+ лет — резина твердеет, трещины |
| Вентиль (ниппель) | резиновый или металлический, с золотником | трещины резинового — медленная утечка; менять при каждой смене шин |
| TPMS | датчик давления в вентиле (прямой, с батарейкой на 7–10 лет) или по датчикам ABS (косвенный — колесо с низким давлением крутится быстрее) | батарейка села → лампа; после смены комплекта — прописывать датчики |
| Балансировочные грузики | свинец/цинк/сталь 5–60 г, набивные на кромку или клеевые внутрь: компенсируют неравномерность массы | отлетел → руль бьёт на 80–120 км/ч. Балансировка при каждой переобувке |
| Ступица и болты/гайки | фланец с 4–6 шпильками или отверстиями; момент затяжки 100–140 Н·м крест-накрест | перетянуто пневмогайковёртом → сорванная резьба, повело диск тормоза; недотянуто — отвалится. Секретки теряются |
| Центровочное кольцо | пластиковое, если DIA диска больше ступицы | без него — биение |
| Запаска / докатка / ремкомплект | полноразмерная, узкая докатка (до 80 км/ч), или баллончик с герметиком + компрессор (шину потом часто не восстановить) | докатка спущена — проверять раз в полгода |
Нет поршней, клапанов, коробки, сцепления, выхлопа, масла, ремня ГРМ. Есть батарея, инвертор, мотор и редуктор. Всё остальное — та же машина. Разбираем, почему это просто и почему всё-таки сложно.
| Условие | % от паспортного WLTP |
|---|---|
| Город, лето, 30–60 км/ч | 100–120% |
| Трасса 90 км/ч, лето | 90–100% |
| Трасса 120 км/ч, лето | 65–75% (сопротивление воздуха ∝ v²) |
| Трасса 130 + зима −10 °C | 50–55% |
| Город −20 °C с обогревом | 55–65% (тепловой насос: +10%) |
| Батарея через 8 лет | × 0.85 |
Паспортные 500 км = 250–300 зимой по трассе. Планировать зарядки — норма жизни. ДВС теряет зимой те же 15–25%, просто бак дозаправить — 3 минуты.
Стартер-генератор на ремне + маленькая батарея 0.5 кВт·ч. Глушит двигатель на выбеге, помогает при разгоне 10–15 кВт, рекуперирует чуть. Ехать на электричестве не может. −5–10% расхода за $500. Сейчас почти на всех новых ДВС в Европе — ради нормы CO₂.
Планетарный редуктор (e-CVT) соединяет ДВС и два мотора: один — генератор, второй тянет. ЭБУ каждую секунду решает, откуда брать момент: с места и в пробке — электро, разгон — оба, трасса — ДВС напрямую. Батарея 1–2 кВт·ч, не заряжается от сети. ДВС работает только в оптимальном режиме (цикл Аткинсона, 41% КПД). Расход в городе 4–5 л вместо 8–9. Надёжность — легендарная: такси на Prius по 500 000 км.
То же + батарея 10–25 кВт·ч с зарядкой от сети: 50–100 км чисто на электричестве, потом как обычный гибрид. Идеален, если заряжать каждый день и ездить <60 км: расход 1–2 л/100. Если не заряжать — тащишь 300 кг батареи как балласт, расход выше обычного. Реальные данные ЕС (2024): средний PHEV ест в 3.5 раза больше паспортного — не заряжают.
Китай (BYD DM-i, Li Auto) — 40% продаж PHEV: батарея 20–40 кВт·ч + ДВС как генератор (EREV). Для России с расстояниями и морозами — возможно, самая разумная схема.
Колёса крутит только электромотор. ДВС не связан с колёсами вообще — он генератор, работает на одном режиме, заряжает батарею. Ощущения электромобиля, заправка бензином. КПД цепочки ниже, чем у прямой связи на трассе, но простота и ездовой характер выигрывают.
В современной машине больше кода, чем в Boeing 787, F-35 и Facebook вместе. Полторы сотни компьютеров, три километра проводов и полсотни датчиков — и это до того, как речь зашла об автопилоте.
| Уровень | Кто ведёт | Примеры |
|---|---|---|
| 0 | человек; машина предупреждает | парктроник, датчик слепых зон |
| 1 | машина — либо руль, либо педали | адаптивный круиз ИЛИ удержание в полосе |
| 2 | руль + педали, человек следит постоянно | Tesla Autopilot/FSD, GM Super Cruise, все «пилоты» серийных машин |
| 3 | машина ведёт в ограниченных условиях, человек готов взять за 10 с | Mercedes Drive Pilot (пробка до 95 км/ч, юридическая ответственность — Mercedes) |
| 4 | полная автономия в зоне, человек не нужен | Waymo (Финикс, СФ, ЛА — 250 000 поездок в неделю), Baidu Apollo |
| 5 | везде и всегда | нет и не скоро |
Сенсоры: камеры (дёшево, цвет, знаки; слепнут в дождь и на солнце), радар (расстояние и скорость в любую погоду, плохое разрешение), лидар (точное 3D-облако, дорого — было $75 000, стало $500; Tesla принципиально без него), ультразвук (парковка). Все, кроме Tesla, — фьюжн всего.
Обязательно в ЕС с 2024: автоторможение, удержание полосы, контроль внимания водителя, ограничитель скорости по знакам, чёрный ящик (EDR).
1970-е: кузов сквозной за 5–7 лет. Сейчас — гарантия от сквозной коррозии 12 лет. Что изменилось: двусторонняя оцинковка листа (цинк — жертвенный анод, ржавеет вместо железа), фосфатирование + катафорезный грунт (кузов целиком в ванне под током, грунт заходит во все полости), герметик швов, антигравий, воск в скрытых полостях, пластиковые подкрылки.
Слабые места остались: кромки дверей и капота (тонкая краска на сгибе), сколы на арках, места контакта разных металлов (алюминий + сталь = гальваническая пара), задние арки над глушителем, точки сварки. Реагенты зимой ускоряют в 5–10 раз — мыть днище.
Краска: грунт 20 мкм + база (цвет) 15 мкм + лак 40 мкм = толщина волоса. Толщиномер — первый инструмент при покупке б/у: 100–150 мкм заводская, 300+ — красили, 1000+ — шпаклёвка.
Что ломается, что проверять, куда идёт индустрия — и почему машина через десять лет будет ближе к смартфону, чем к тому, что стоит у тебя во дворе.
Бензин → впрыск → сжатие → искра → 80 атмосфер на поршень → коленвал → сцепление → шестерни → карданы → дифференциал → ШРУС → колесо → четыре ладони резины → асфальт. Или: батарея → инвертор → мотор → редуктор → колесо. Второй путь короче на две тысячи деталей, и это единственное, что в машине действительно изменилось за сто лет.
Всё остальное — пружины, амортизаторы, тормоза, руль, кузов, стёкла — Берта Бенц узнала бы. Просто теперь оно сделано так, что ты не думаешь о нём вообще. И это, наверное, и есть главное достижение автопрома: сделать самую сложную вещь, которой владеет обычный человек, невидимой.
